ADI亚德诺 AD9142 产品介绍

2026-03-09 0次

特性

极小的固有延迟差异：<2个DAC时钟周期
专有低杂散与失真设计
6载波GSM ACLR = 79 dBc（200 MHz IF时）
SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
灵活的16位LVDS接口
支持字和字节加载
多芯片同步
固定延迟和数据发生器延迟补偿

可选的2×、4×、8×插值滤波器
低功耗架构
f_S/4省电粗调混频器
输入信号功率检测
用于保护下游模拟电路的紧急制动功能
FIFO误差检测
欲了解更多特性，请参考数据手册

产品详情和应用

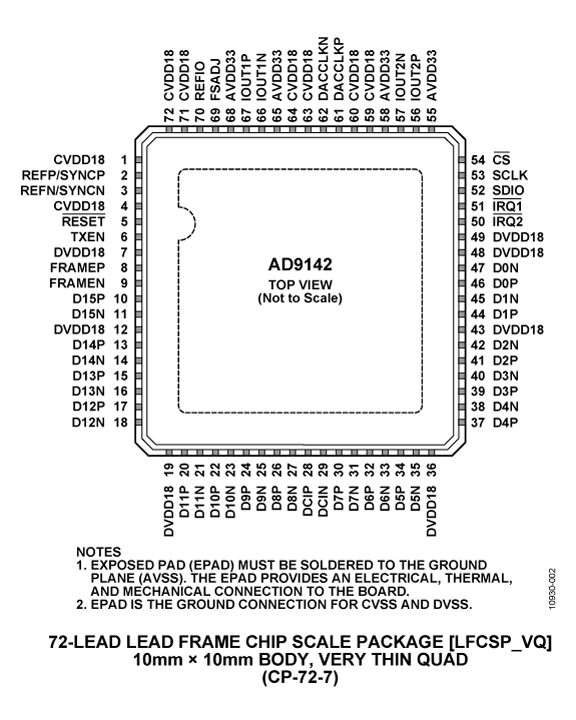

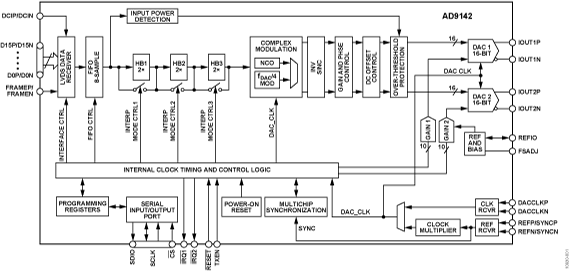

AD9142是一款双通道、16位、高动态范围数模转换器(DAC)，提供1600 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。AD9142 TxDAC+®具有针对直接变频传输应用进行优化的特性，包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列和ADRF670x系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在9 mA至33 mA范围内进行编程。AD9142提供72引脚LFCSP封装。

产品特色

先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
固有延迟差异极小，简化了系统中的软硬件设计。大多数应用可以实现轻松的多芯片同步。
新的低功耗架构将功效（mW/MHz/通道）提高30%。
输入信号功率和FIFO误差检测简化了下游模拟电路保护设计。
可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。

应用

无线通信：3G/4G和MC-GSM基站，
宽带中继器、软件定义无线电
宽带通信：点对点、LMDS/MMDS
发射分集/MIMO
仪器仪表
自动测试设备
