特性

• 全13位性能，无需调整
• 一个封装中集成8个DAC
• 缓冲电压输出
• 校准线性度
• 确保13位单调性
• ±5V电源供电
• 单极性或双极性输出摆幅为±4.5V
• 快速输出建立时间（5µs，至 ±1/2LSB)
• 双缓冲数字输入
• 异步负载输入可加载DAC锁存器对
• 异步低电平有效CLR输入可将DAC复位至模拟地
• 上电复位电路可将DAC复位至模拟地
• 微处理器和TTL/CMOS兼容

产品详情和应用

MAX547包含八个13位、电压输出数模转换器(DAC)。片内精密输出放大器提供电压输出。MAX547采用±5V电源供电。无需外部元件即可实现电压摆幅高达±4.5V的双极性输出电压。MAX547具有四个独立的基准输入；每个输入都连接到两个DAC，为每对DAC提供不同的满量程输出电压。

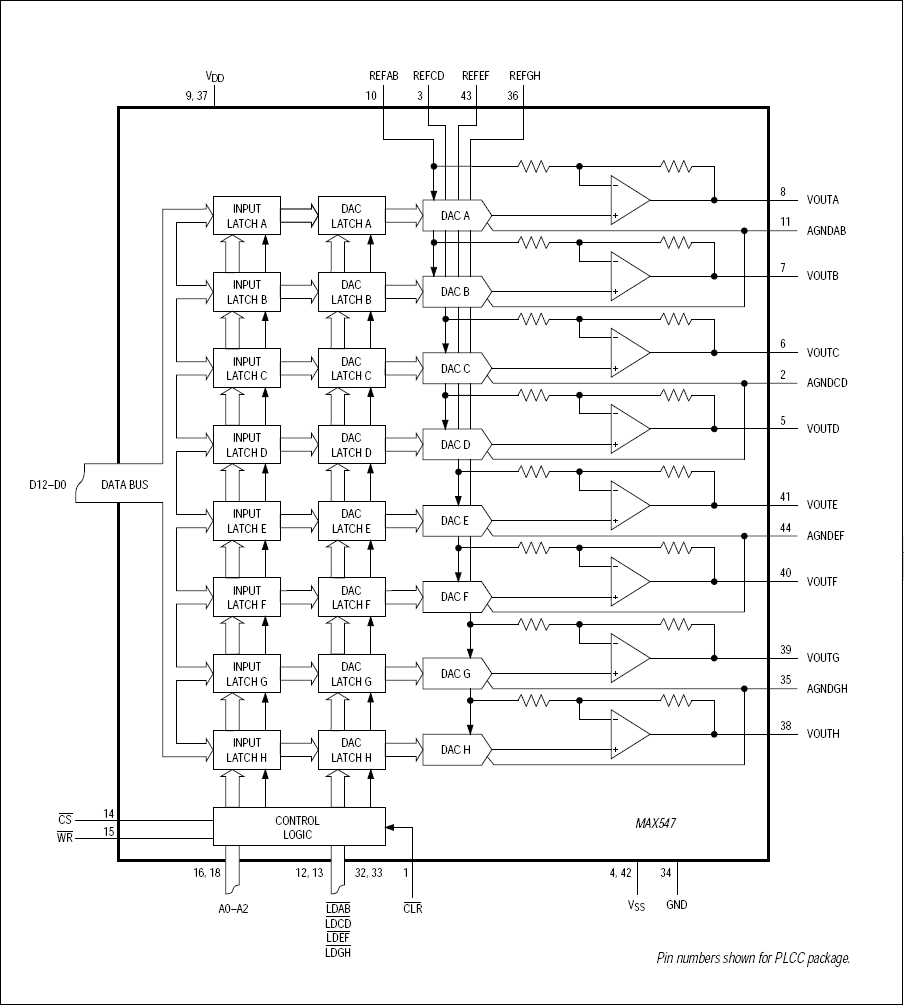

MAX547具有双缓冲接口逻辑和13位并行数据总线。每个DAC都有一个输入锁存器和一个DAC锁存器。DAC锁存器中的数据用于设置输出电压。八个输入锁存器通过三个地址线寻址。数据通过单个写入指令加载到输入锁存器中。异步负载（低电平有效LD_）输入将数据从输入锁存器传输到DAC锁存器。四个低电平有效LD_输入各控制两个DAC，并且可以通过置位所有低电平有效LD_引脚来同时更新所有DAC锁存器。异步清零（低电平有效CLR）输入将所有八个DAC的输出复位至AGND_。置位低电平有效CLR会将DAC和输入锁存器复位至双极性零(1000hex)。上电时，复位电路执行的功能与低电平有效CLR相同。所有逻辑输入均兼容TTL/CMOS。MAX547采用44引脚塑料四方扁平封装和44引脚PLCC封装。

应用

• 自动测试设备(ATE)
• 航空电子与军用系统
• 数字增益与失调控制
• 通用产品
• 工业过程控制
