特性

• 可在整个工业温度范围内提供真正的 16 位性能

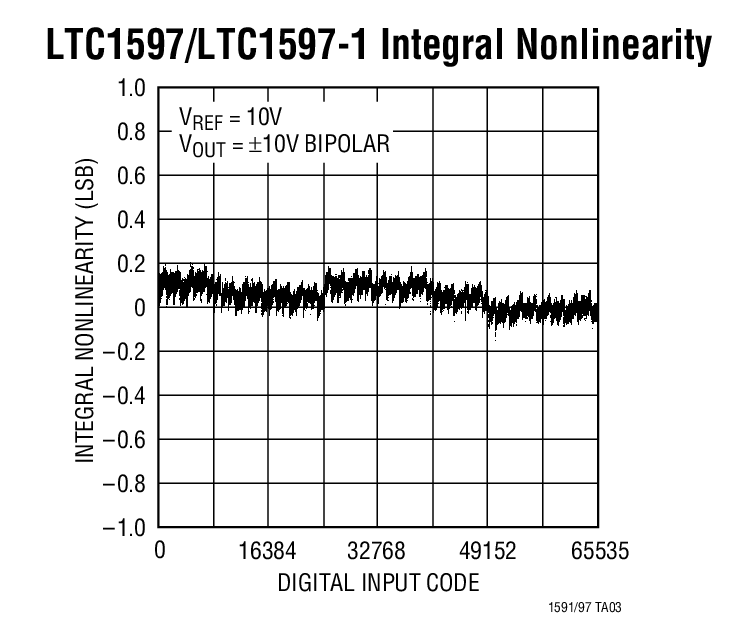

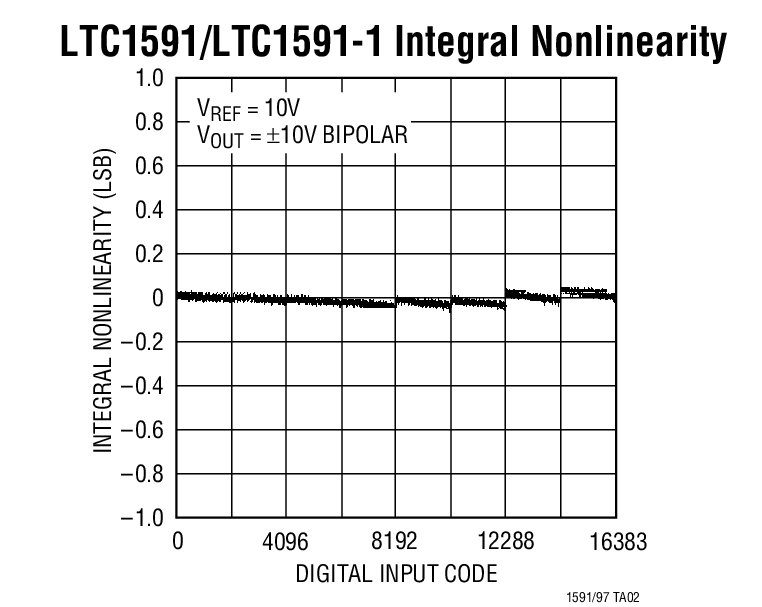

• DNL 和 INL：1LSB (最大值)
• 片内 4 象限电阻器可提供精准的 0V 至 10V、0V 至 -10V 或 ±10V 输出
• 引脚兼容的 14 位和 16 位器件
• 异步清零引脚
            LTC1591 / LTC1597：复位至零标度
            LTC1591-1 / LTC1597-1：复位至中间标度
• 毛刺干扰脉冲：< 2nV-s
• 低功耗：10μW (典型值)
• 上电复位
• 28 引脚 SSOP 封装



产品详情和应用

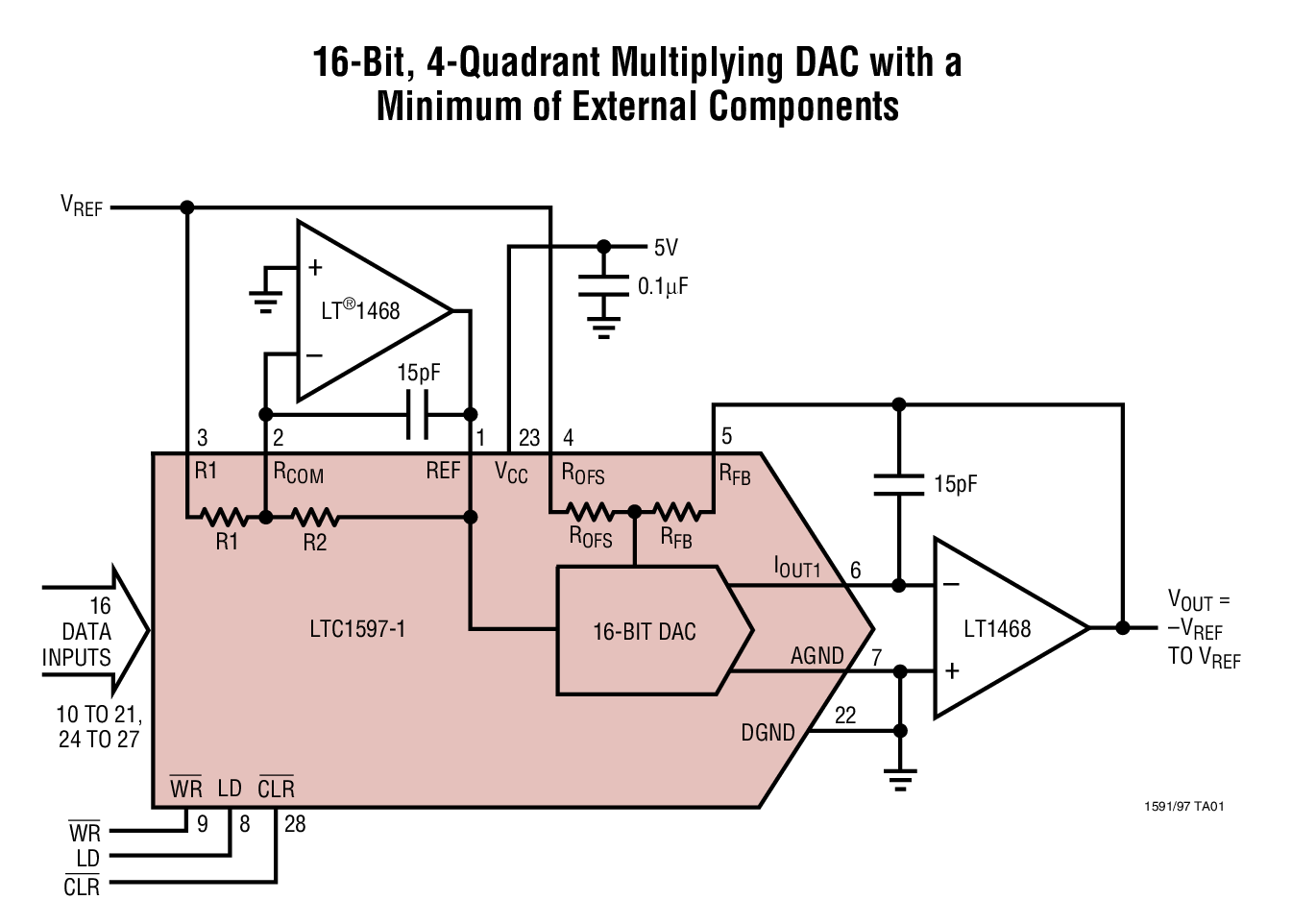

LTC^®1591 / LTC1597 是引脚兼容的并行输入 14 位和 16 位乘法电流输出 DAC，其采用单个 5V 电源供电运作。在 2 象限和 4 象限乘法模式中，INL 和 DNL 在整个工业温度范围内的均达到 1LSB。利用片内 4 象限乘法电阻器实现了真正的 16 位 4 象限乘法。

这些 DAC 包括一个内部去毛刺干扰电路，该电路可把毛刺干扰脉冲降低至 < 2nV-s (典型值)。异步 CLR 引脚将 LTC1591 / LTC1597 复位至零标度，而把 LTC1591-1 / LTC1597-1 复位至中间标度。

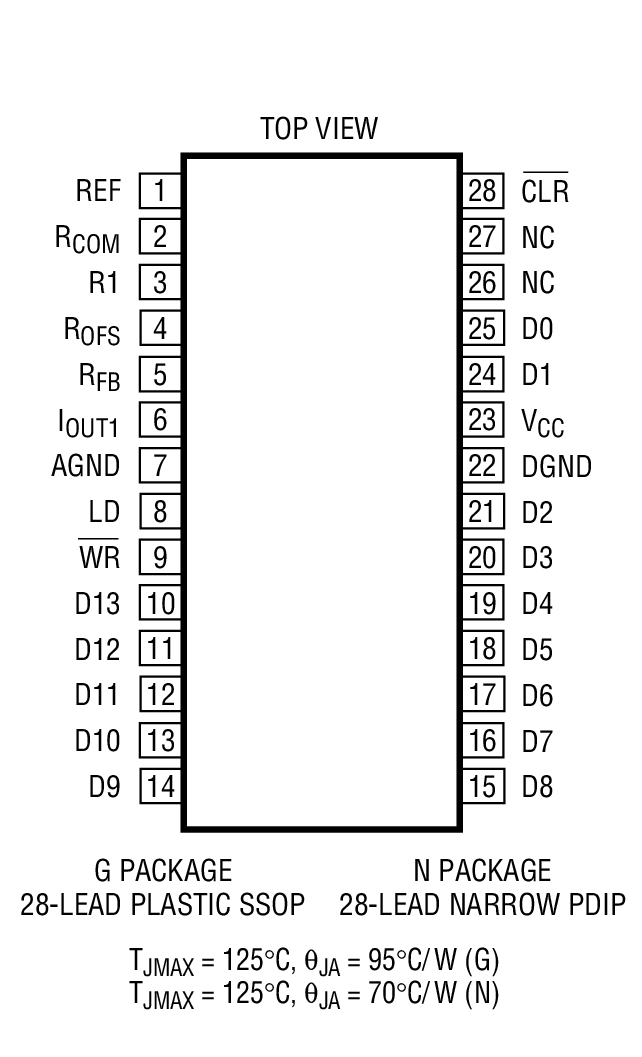

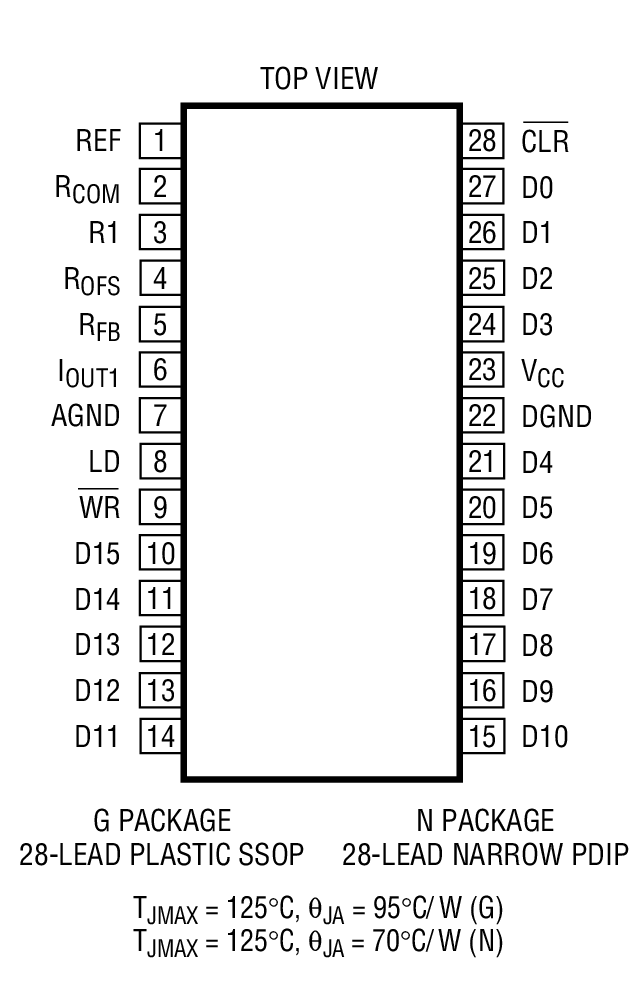

LTC1591 / LTC1597 采用 28 引脚 SSOP 封装，并且规格在整个工业温度范围。

如需串行接口 16 位电流输出 DAC，请参阅 LTC1595 / LTC1596 的产品手册。

• 过程控制和工业自动化
• 直接数字波形产生
• 软件控制型增益调节
• 自动测试设备
