特性

产品详情和应用

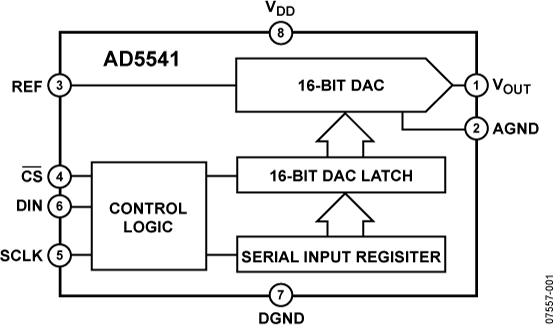

AD5541/AD5542均为单通道、16位、串行输入、电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至V_REF。

DAC输出范围为0 V至V_REF，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为−40°C至+85°C。AD5541/AD5542提供无缓冲输出，实现了1 μs建立时间、低功耗和低失调误差等特性。这些器件提供11.8 nV/¡ÌHz的低噪声性能和低毛刺，适合多种终端系统使用。

AD5542能够以双极性模式工作，可产生±V_REF输出摆幅。它还含有用于基准电压与模拟接地引脚的开尔文检测连接，以减小布局敏感度。

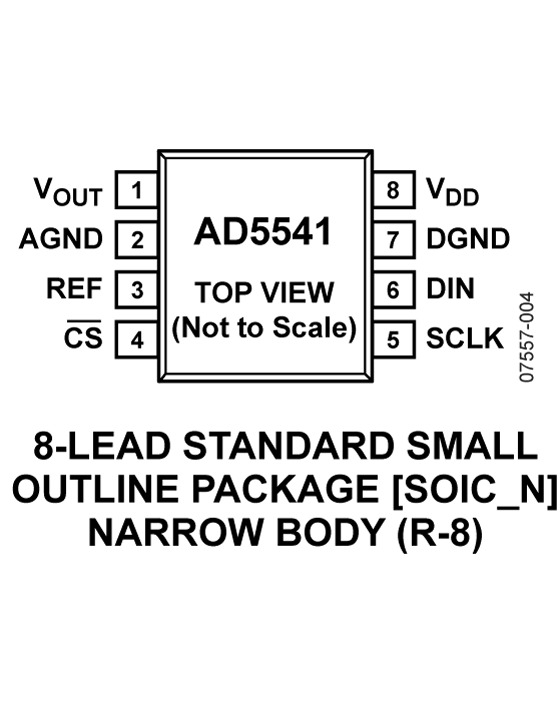

AD5541/AD5542采用多功能三线式接口，并且与SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。AD5541/AD5542提供8引脚和14引脚SOIC两种封装。

应用

- 数字增益和失调电压调整
- 自动测试设备
- 数据采集系统
- 工业过程控制

1. 单电源供电。AD5541和AD5542的额定电源电压均为2.7 V至5.5 V。
2. 低功耗。采用5 V电源时，功耗典型值为0.625 mW；采用3 V电源时，功耗典型值为0.375 mW。
3. 三线式串行接口。
4. 无缓冲输出能够驱动60 kΩ负载。因为没有内部缓冲需要驱动，所以可降低功耗。
5. 上电复位电路。
