ADI亚德诺 AD5460 产品介绍

2026-03-09 0次

特性

四通道、软件可配置型模拟输出
每一通道均为16位单调DAC
电流输出范围：
- 0mA至25mA
- 0mA至20mA
- 4mA至20mA
电压输出：
- 0V至12V
- ±12V
自适应电源开关驱动器：集成双轨自适应电源开关驱动器，在电流输出模式下可降低40%的功耗

片内诊断包括开路和短路检测
面朝螺丝端子的引脚具备±50V可承受过压（无论是否供电）
宽电源电压范围
内置10ppm/°C基准电压源
SPI兼容
-40°C至+105°C工作温度范围

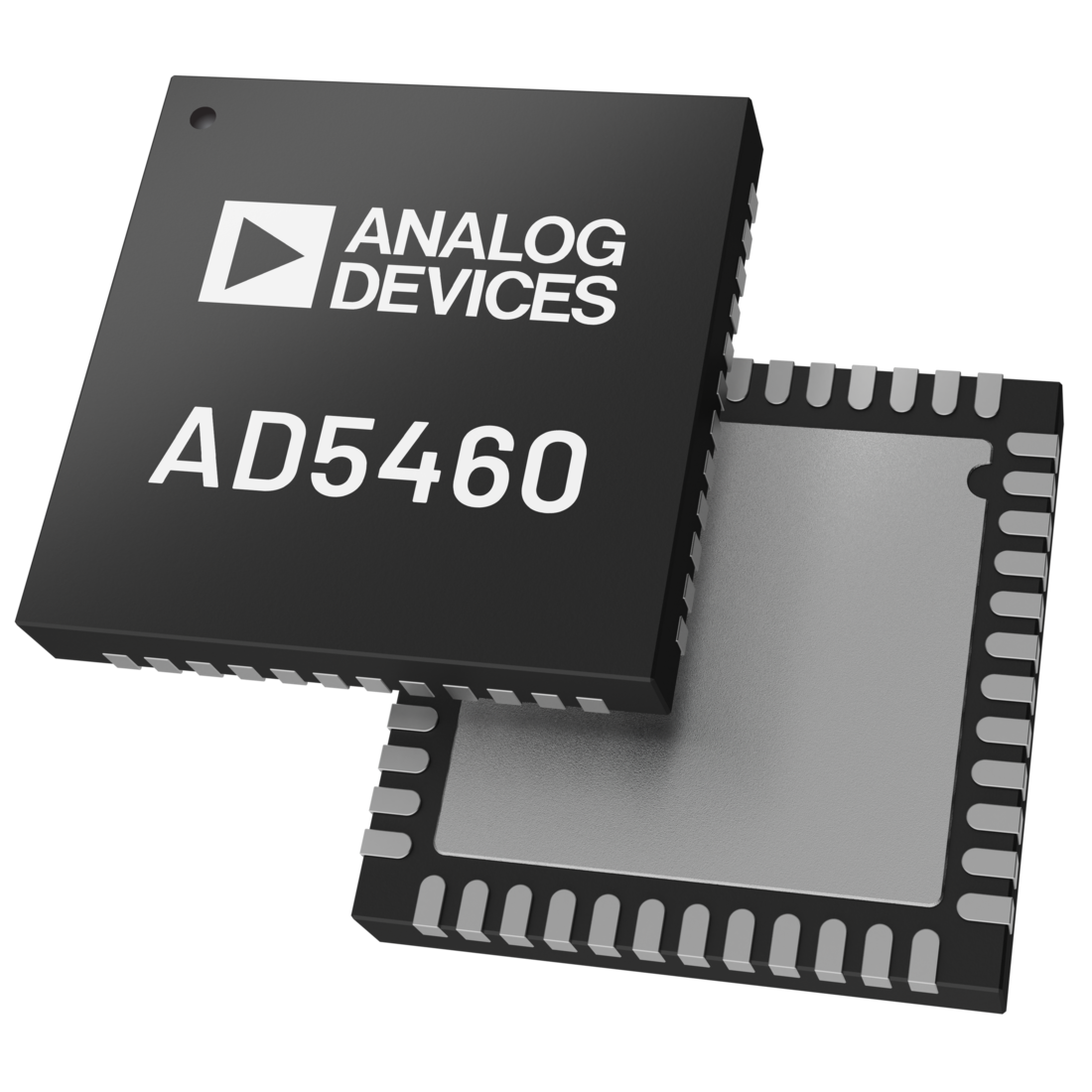

采用48引脚7mm×7mm×0.75mm（带裸露焊盘）LFCSP封装(CP-48-13)

产品详情和应用

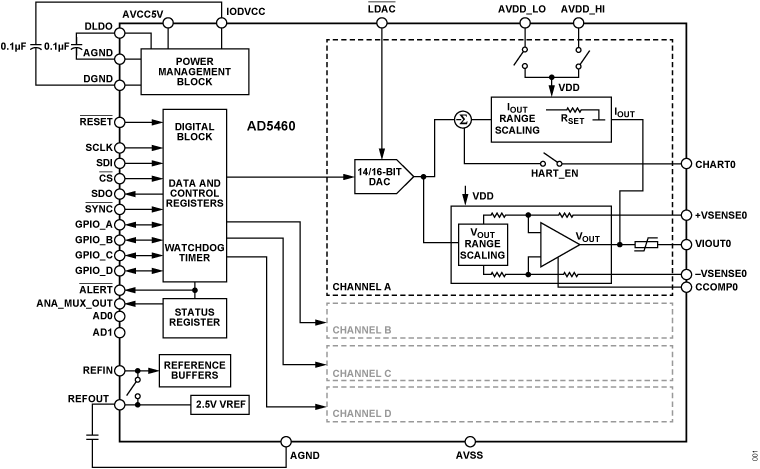

AD5460是一款兼具电压与电流输出功能的四通道数模转换器(DAC)，支持宽范围电源供电及灵活配置。AD5460配备自适应电源开关驱动器。通过在每个通道集成自适应电源开关驱动电路，将片内功耗降至最低。在自适应电源开关驱动模式下，可根据所需输出电压水平，在高压电源(AVDD_HI)和低压电源(AVDD_LO)之间选择合适的供电电压。CHART引脚可将HART信号耦合到电流输出上。

这款器件采用多功能四线式串行外设接口(SPI)，并与标准SPI、QSPI^™、MICROWIRE^™、DSP和微控制器接口标准兼容。该接口还具有SPI循环冗余校验(CRC)和看门狗定时器。

应用

工厂自动化
执行器控制
组隔离模拟输出
PLC和DCS应用
HART网络连接
