特性

• 电流输出：4 mA至20 mA
• 兼容HART
• 16位分辨率和单调性
• 积分非线性误差：±0.01%
• 调节器输出：5 V或3 V
• 2.5 V和1.25 V精密基准电压源
• 静态电流：750 µA（最大值）
• 可编程报警电流能力
• 灵活的高速串行接口

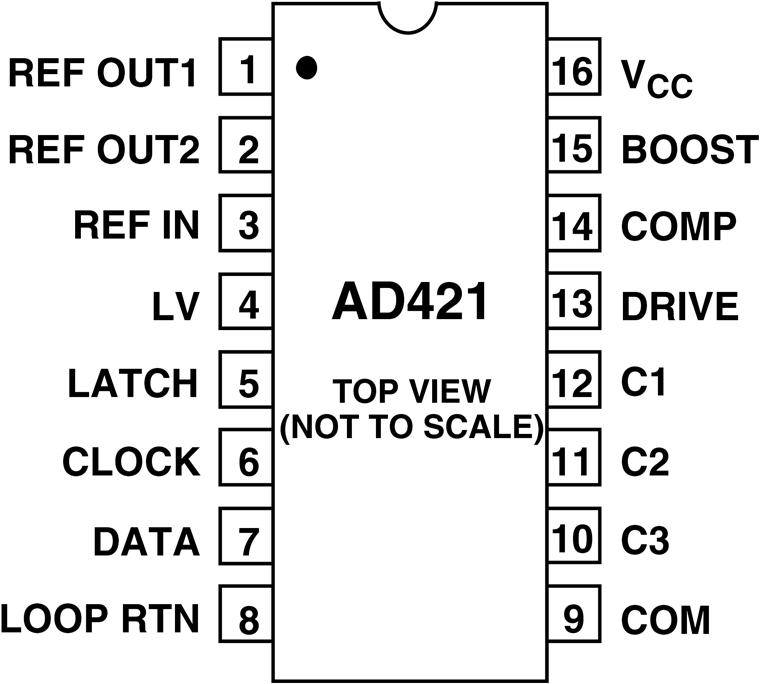

• 16引脚SOIC和PDIP封装

产品详情和应用

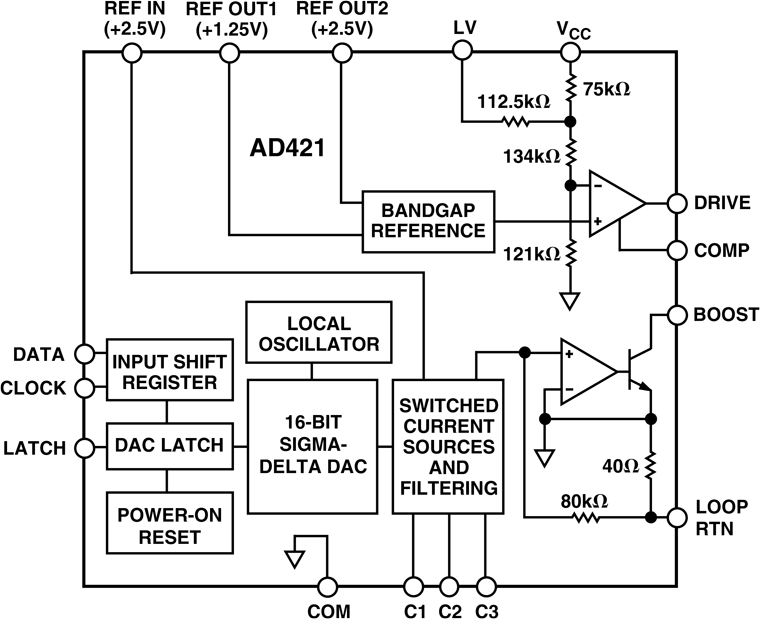

AD421是一款完整的环路供电、数字4-20 mA转换器，专为满足工业控制领域智能发射器制造商的需求而设计。它提供一种高精度、全集成、低成本解决方案，采用紧凑型16引脚封装。AD421特别适合扩展4-20 mA智能发射器的分辨率，而且成本极低。

AD421内置一个可选调节器，用于为自身及发射器中的其它器件供电。此调节器可提供+5 V、+3.3 V或+3 V调节输出电压。该器件还内置+1.25 V和+2.5 V精密基准电压源。因此，AD421不需要分立式调节器和基准电压源。外部元件只需若干无源元件和一个调整管，用于扩充大环路电压范围。

AD421可以结合标准HART FSK协议通信电路使用，而且额定性能不会受到影响。高速串行接口能够以10 Mbps速率工作，并允许通过一个标准三线式串行接口与常用的微处理器和微控制器简单相连。

这款DAC采用Σ-Δ架构，可保证16位单调性，且积分非线性为±0.01%。该器件提供4 mA零电平输出电流（失调误差为±0.1%），以及20 mA满量程输出电流（增益误差为±0.2%）。

AD421提供以下两种封装：16引脚、0.3英寸宽、塑料DIP封装和16引脚、0.3英寸宽、SOIC封装。额定温度范围为-40°C至+85°C的工业温度范围。
