ADI亚德诺 AD5545 产品介绍

2026-03-09 0次

特性

16位分辨率
±1 LSB DNL单调性
±1 LSB INL
满量程电流：2 mA ±20%，V_REF = 10 V
建立时间：0.5 μs
二象限乘法基准电压输入，6.9 MHz带宽
上电预设到零电平或中间电平
动态复位到零电平或中间电平
三线式接口
紧凑型TSSOP-16封装

下载AD5545-KGD数据手册。
提供已知良好的裸片，并完全保证符合数据手册的规格

产品详情和应用

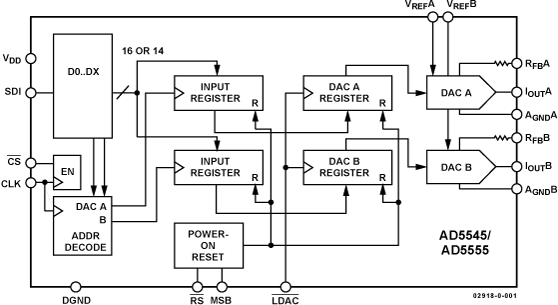

AD5545/AD5555分别是16位/14位电流输出型数模转换器，设计采用5 V单电源供电，具有最高±15 V的双极性输出能力。

为了建立满量程输出电流，需要使用一个外部基准电压源。与外部运算放大器一起使用来完成电流电压转换时，内部反馈电阻(R_FB)可增强电阻和温度跟踪能力。

串行数据接口利用串行数据输入(SDI)、时钟(CLK)和芯片选择(/CS)引脚，提供高速、三线式微控制器兼容型输入。附加LDAC功能支持同步更新操作。内部复位逻辑支持上电预设和动态复位到零电平或中间电平，具体取决于MSB引脚的状态。

AD5545/AD5555采用紧凑型TSSOP-16封装，工作温度范围为–40°C至+85°C。

应用

自动测试设备
仪器仪表
数字控制校准
工业控制PLC
可编程衰减器
