特性
- AD5305: 4 buffered 8-bit DACs in 10-lead MSOP A version: ±1 LSB INL, B version: ±0.625 LSB INL
- AD5315: 4 buffered 10-bit DACs in 10-lead MSOP A version: ±4 LSB INL, B version: ±2.5 LSB INL
- AD5325: 4 buffered 12-bit DACs in 10-lead MSOP A version: ±16 LSB INL, B version: ±10 LSB INL
- Low power operation: 500 μA @ 3 V, 600 μA @ 5 V
- 2-wire (I2C®-compatible) serial interface
- 2.5 V to 5.5 V power supply
- Power-down to 80 nA @ 3 V, 200 nA @ 5 V
- Three power-down modes
- Guaranteed monotonic by design over all codes
- Double-buffered input logic
- Output range: 0 V to VREF
- Power-on reset to 0 V
- Simultaneous update of outputs (LDAC function)
- Software clear facility
- Data readback facility
- On-chip rail-to-rail output buffer amplifiers
- Temperature range: −40°C to +105°C
产品详情和应用

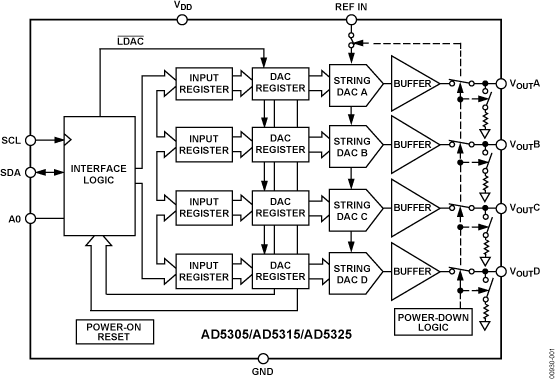

AD5305/AD5315/AD5325是4通道8/10/12位、缓冲电压输出DAC,提供10引脚microSOIC封装,采用2.5 V至5.5 V单电源供电,3 V时功耗为500 µA。这些器件内置片内输出放大器,能够实现轨到轨输出摆幅,压摆率为0.7 V/µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。该接口在VDD <3.6 V时兼容SMBus。多个器件可以共用同一总线。
产品聚焦

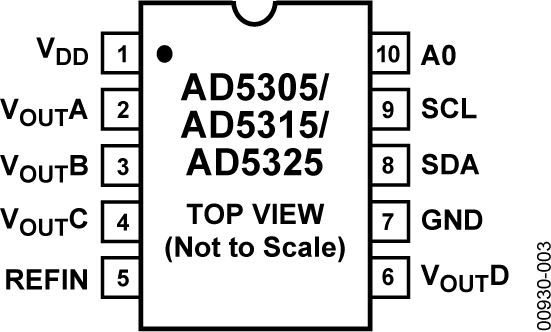

- 提供10引脚MicroSOIC封装
- 低功耗,采用2.5 V至5.5 V单电源供电
- 3 V时功耗为1.5 mW,5 V时功耗为3 mW
- 轨到轨输出,压摆率为0.7 V/µs
- 多个器件可以共用同一总线
- 串行接口,时钟速率最高达400 kHz
- 与AD5315 (10位)和AD5325 (12位)引脚兼容、软件兼容
I2C (Inter-IC) 是飞利浦半导体公司的商标。
