特性

• +5V单电源或±5V双电源供电
• 输出缓冲放大器提供轨到轨摆幅
• 基准输入范围包括两个供电轨
• 经过校准的失调、增益和线性度(1 LSB TUE)
• 10MHz串行接口，与SPI、QSPI (CPOL = CPHA = 0)和Microwire兼容
• 双缓冲寄存器支持同步更新
• 用于菊花链连接的串行数据输出
• 上电复位可将串行接口清零并将所有寄存器设置为零

产品详情和应用

MAX509/MAX510均为四通道、串行输入、8位电压输出数模转换器(DAC)。它们采用+5V单电源或±5V双电源供电。内部精密缓冲器提供轨到轨摆幅。基准输入范围包括两个供电轨。

MAX509具有四个独立的基准输入，便于独立设置每个DAC的满量程范围。采用20引脚DIP、SSOP和SO封装。除了具有两个基准输入、每个输入由两个DAC共享外，MAX510与MAX509完全相同。MAX510采用节省空间的16引脚DIP和SO封装。

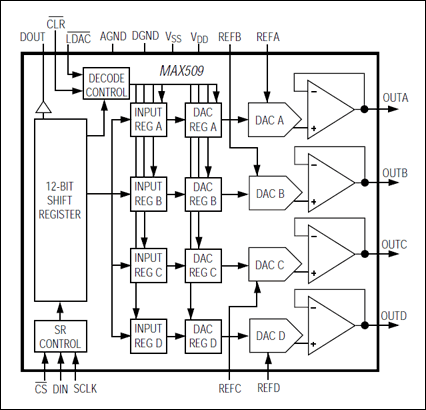

串行接口采用双缓冲：12位输入移位寄存器后接四个8位缓冲寄存器和四个8位DAC寄存器。12位串行字用于将数据加载到每个寄存器中。输入和DAC寄存器都可以通过单个软件命令进行独立更新或同时更新。两个额外的异步控制引脚用于同步更新（低电平有效LDAC）输入和DAC寄存器或将其清零（低电平有效CLR）。

该接口与Microwire^™和SPI^™/QSPI^™兼容。所有数字输入和输出均兼容TTL/CMOS。缓冲数据输出用于回读串行器件或进行菊花链连接。

应用

• 数字衰减器
• 数字增益与失调控制
• 通用产品
