特性
- 可通过设置或引脚搭接来提供 6 种输出范围:
- 单极:0V 至 5V,0V 至 10V
- 双极:±5V、±10V、±2.5V、-2.5V 至 7.5V

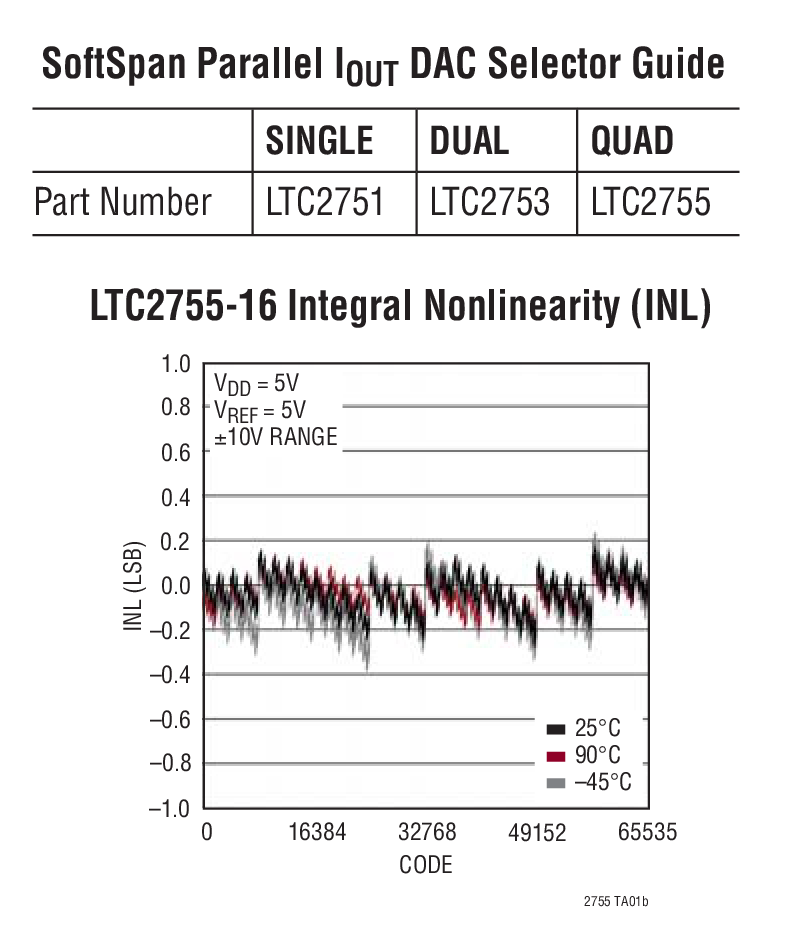

- 最大 16 位 INL 误差:±1 LSB (在整个温度范围内)
- 低电源电流 (最大值为 1μA)
- 在整个温度范围内可保证单调
- 低干扰脉冲:1nV•s
- 2.7V 至 5.5V 单电源操作
- 2μs 稳定时间至 ±1 LSB
- 具所有寄存器回读功能的并行接口
- 异步 CLR 引脚在任何输出范围内将 DAC 输出清至 0V
- 上电复位至 0V

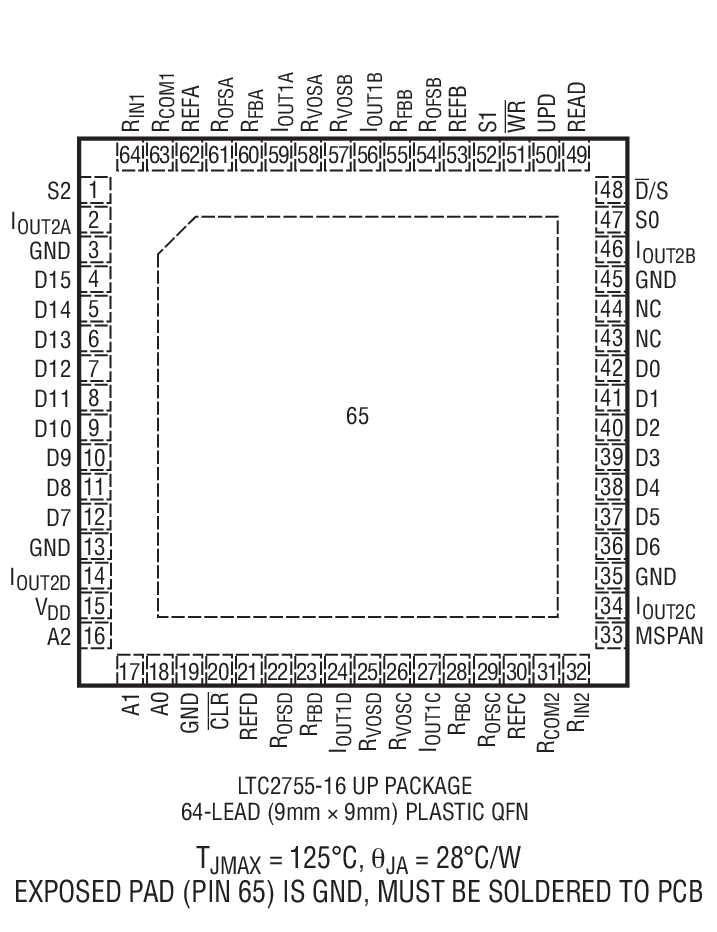

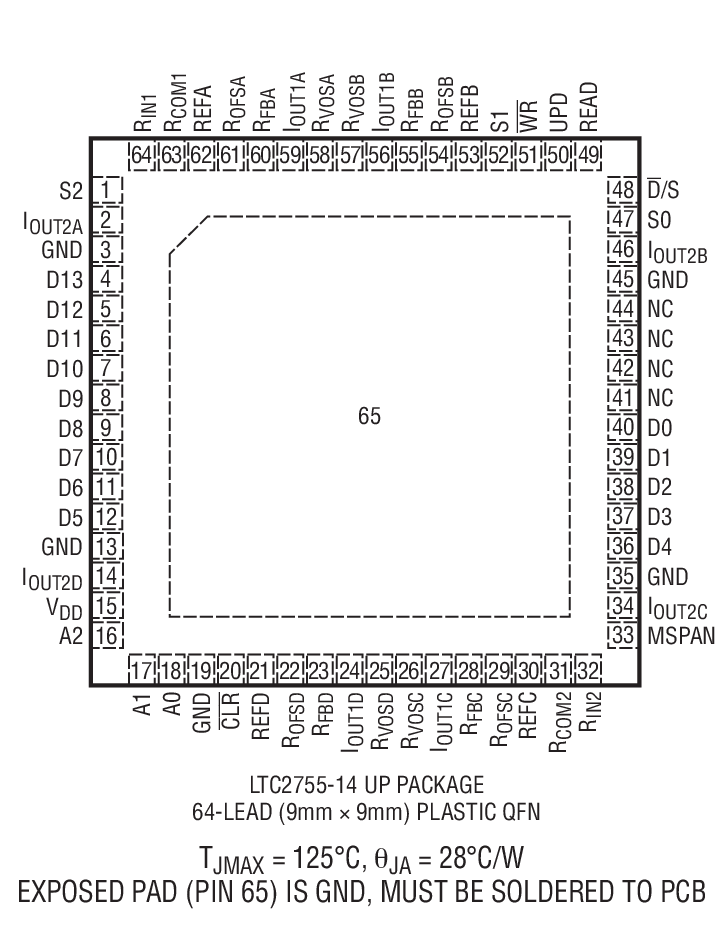

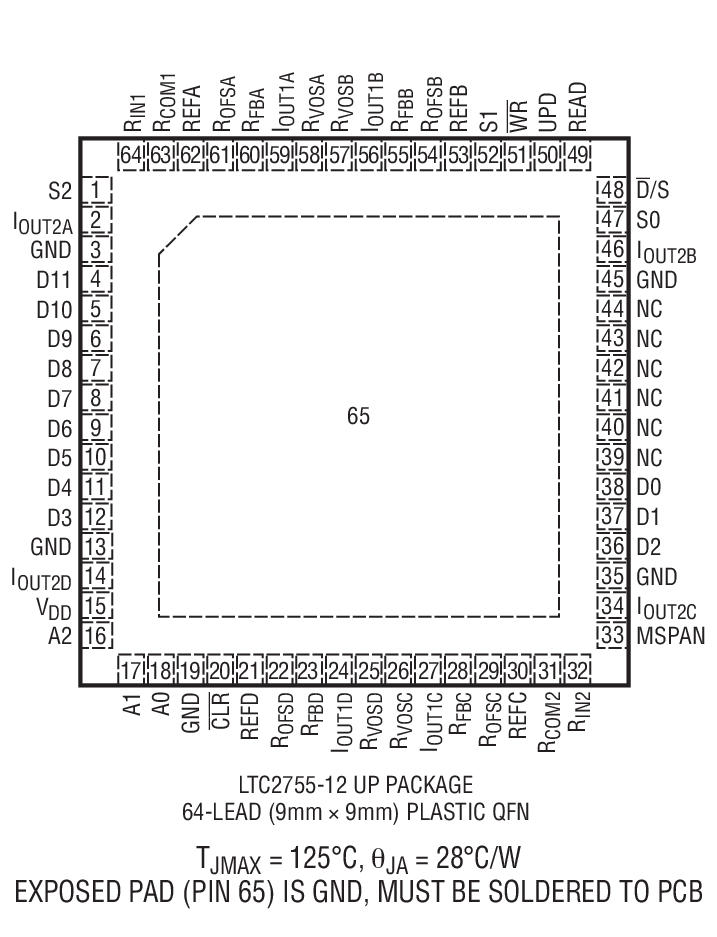

- 64 引脚 9mm x 9mm QFN 封装
产品详情和应用

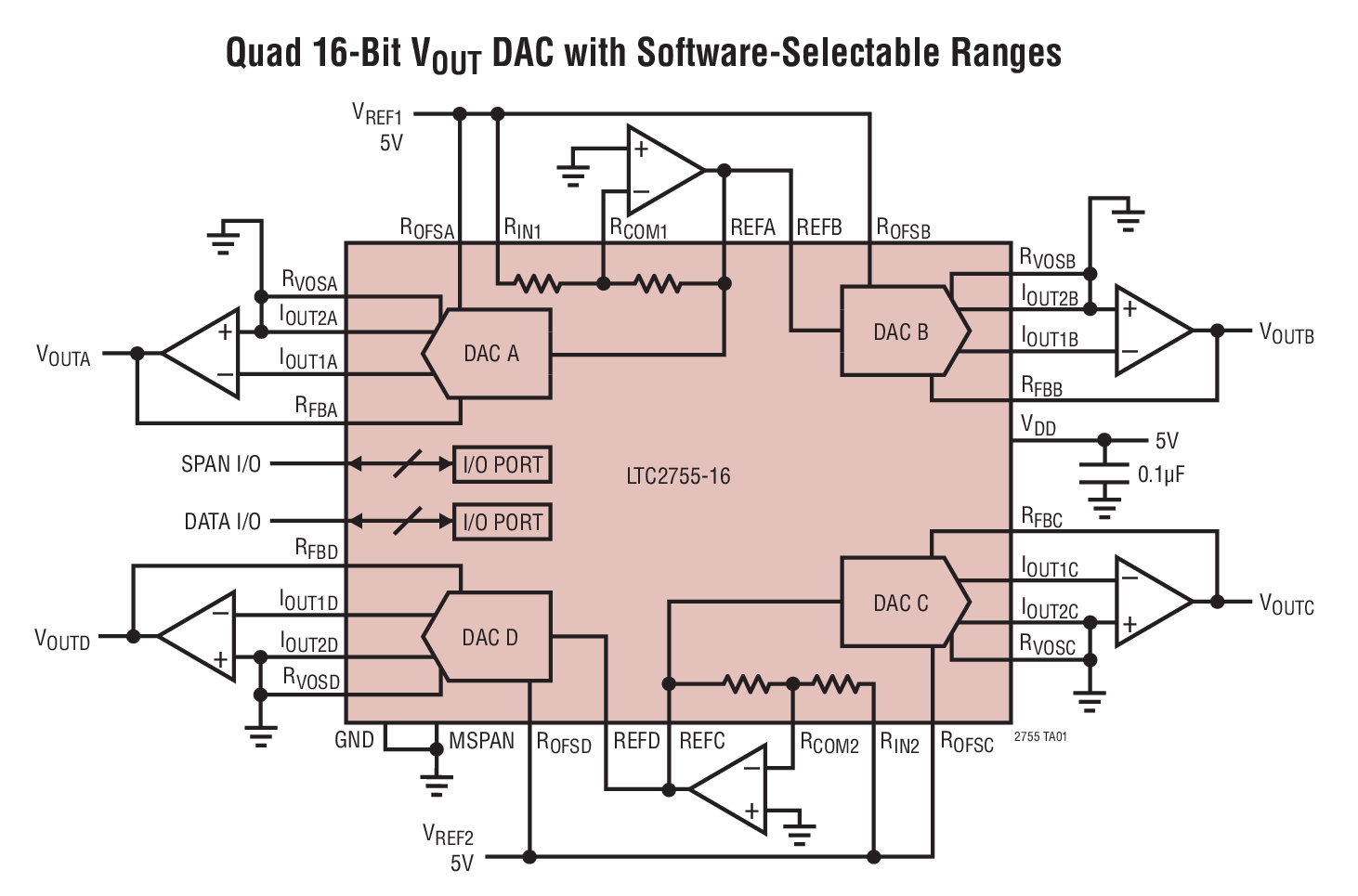

LTC®2755 是一个四通道 12、14 和 16 位乘法并行输入、电流输出 DAC 系列。这些 DAC 采用 2.7V 至 5.5V 单工作电源,并且均在整个温度范围内保证单调性。在未做任何调节的情况下,LTC2755A-16 在整个温度范围内提供了 16 位性能 (±1 LSB INL 和 DNL)。这些 SoftSpan™ DAC 提供了 6 种 (2 种单极和 4 种双极) 可通过并行接口来设置的输出范围,也可通过引脚搭接来在一种输出范围内运作。
LTC2755 DAC 采用了一个双向输入/输出并行接口,从而实现了任何内部寄存器的回读。一个上电复位电路负责在最初加电时把 DAC 输出复位至 0V。CLR 引脚上的一个逻辑低电平将在任何输出范围内把 DAC 异步清至 0V。
这些器件具有商业和工业温度范围规格。
Applications
- 高分辨率偏移和增益调节
- 过程控制和工业自动化
- 自动测试设备
- 数据采集系统
