特性

产品详情和应用

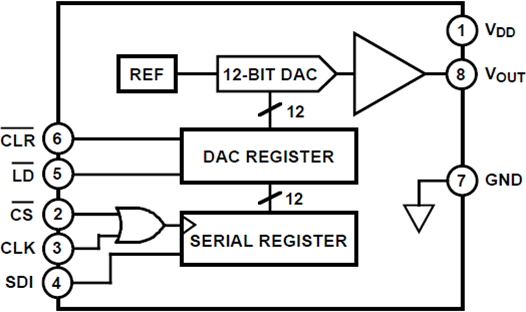

DAC8512是一款完整的串行输入、12位电压输出数模转换器，采用+5 V单电源供电，它内置DAC、输入移位寄存器和锁存器、基准电压源以及一个轨到轨输出放大器。这些单芯片DAC采用CBCMOS工艺制造，适合仅有+5 V电源的系统，具有成本低、易于使用的特点。

DAC8512的编码方式为标准二进制，MSB先加载。输出运算放大器的摆幅可以达到任一供电轨，设置为0 V至+4.095 V范围，分辨率为每位1 mV。它能够提供5 mA吸电流和源电流。片内基准电压源经过激光调整，可提供4.095 V的精密满量程输出电压。

高速、三线式串行接口与DSP兼容，提供数据输入(SDI)、时钟(CLK)和负载选通(LD)三个引脚。还有一个芯片选择引脚，用于连接多个DAC。

上电时或用户要求时，CLR 输入可将输出设置为零电平。

DAC8512的额定温度范围为-40°C至+85°C工业温度范围，提供塑封DIP和SO-8表贴两种封装。
