ADI亚德诺 AD9856 产品介绍

2026-03-09 0次

特性

通用低成本调制器解决方案，适合通信应用
输出带宽：DC至80 MHz
集成12位数模转换器
可编程采样速率插值滤波器
可编程基准时钟乘法器
SIN(x)/x内部补偿滤波器

无杂散动态范围(SFDR)：大于52 dB (40 MHz AOUT)
+3 V单电源供电
无杂散动态范围(SFDR)：大于48 dB (70 MHz AOUT)
窄带无杂散动态范围(SFDR)：大于80 dB (70 MHz AOUT)
节省空间的表面贴装封装
双向控制总线接口

产品详情和应用

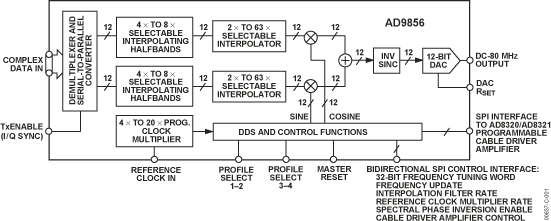

AD9856在单芯片上集成了一个高速直接数字频率合成器(DDS)、一个高性能、高速12位数模转换器(DAC)、时钟乘法器电路、数字滤波器以及其它DSP功能，构成一个完整的正交数字上变频器。它主要用作通用上行与下行I/Q调制器，适合视成本、尺寸、功耗和动态性能为关键因素的交互式HFC电缆网络应用。
