特性

• 简化RF设计，支持新型通信架构
  • 避免I/Q不平衡和LO馈通
  • 支持多频带RF调制
• 1.2GHz带宽直接RF合成
  • 5.898Gsps DAC输出更新率
  • 高性能14位RF DAC核心
  • 数字基带I/Q，带4倍插值
  • 无插值旁路，用于实数RF
  • 数字正交调制器+NCO，实现完全敏捷
  • Sub-1Hz NCO分辨率
  • 集成时钟倍频PLL+VCO
• 高度灵活性和可配置
  • 3、4、5或6通道JESD204B输入数据接口
  • 兼容Subclass-0
  • 高达9.8304Gbps每通道
  • 分频参考时钟输出
  • SPI接口进行器件配置

产品详情和应用

MAX5857是一颗高性能插值和调制、16位、5.9Gsps RF DAC，可直接合成高达1.2GHz瞬时带宽，覆盖从直流到2.6GHz多的范围。器件优化用于有线接入和数字视频广播应用，满足较宽范围无线电发射器和调制器的频谱辐射要求，包括DOCSIS 3.1/3.0、DVB-C2、DVB-T2、DVB-S2X、ISDB-T和EPoC。

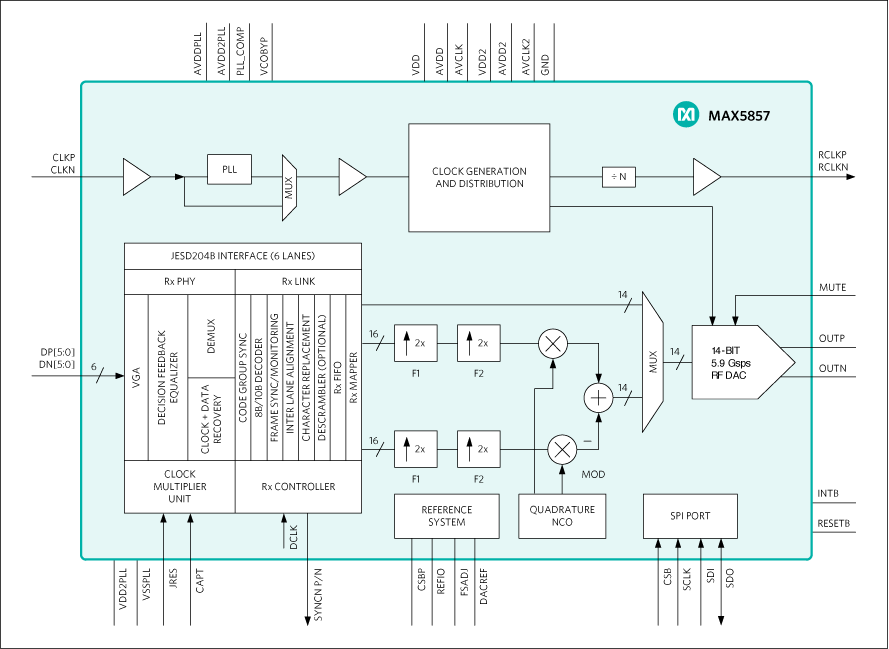

器件集成多个插值滤波器、一个数字正交调制器、一个数控振荡器(NCO)、时钟倍频PLL+VCO，以及一个14位RF DAC核。4倍线性相位插值滤波器简化重构滤波，同时增强带宽动态性能，以及降低从FPGA输入数据的带宽要求。NCO支持对输入基带信号进行完全敏捷调制，实现直接RF合成。可旁路复数数据通路，从而直接访问RF DAC核心。

MAX5857输入接口支持16位输入数据，采用六通道JESD204B SerDes数据输入接口，兼容Subclass-0。接口可配置为3、4、5或6路通道，支持高达9.8304Gbps数据率，可优化I/O的数量和速率。

MAX5857时钟输入具有灵活的接口，支持高达5.9GHz的差分正弦波或方波输入时钟信号。可旁路的时钟倍频PLL和VCO可用于内部产生高频采样时钟，使用245.76MHz至1.475GHz基准频率。器件提供分频的基准时钟，确保数据源与DAC同步。

集成RF DAC采用差分电流驱动架构，包括差分50Ω内部匹配电阻，可在50Ω外部负载上产生3.2dBm满幅输出信号电平。器件采用1.0V和1.8V电源供电，工作在4.9Gsps时的功耗为2.7W。器件采用紧凑的144引脚、10mm x 10mm、FCCSP封装，工作在扩展工业级温度范围(-40°C至+85°C)。

应用

• 数字视频广播调制器
• DOCSIS 3.1远端PHY和CCAP
• DVB-C2/DVB-T2/DVB-S2X/ISDB-T
• 同轴电缆以太网PON (EPoC)
• 仪表
• 点对点无线通信
