AD5066

量产

全精度、四通道、16位、无缓冲电压输出、2.7 V至5.5 V nanoDAC®,采用SPI接口

ADI亚德诺 AD5066 产品介绍
2026-03-09 0次

特性


  • 低功耗四通道16位nanoDAC,±1 LSB INL
  • 低总非调整误差(TUE):±0.1 mV(典型值)
  • 低零电平误差: 0.05 mV(典型值)
  • 独立的缓冲基准电压引脚
  • 2.7 V至5.5 V电源供电
  • 全代码范围内提供额定性能:0至65535
  • 上电复位至零电平或中间电平
  • 各通道独立关断,提供3种关断功能
  • 硬件LDAC和LDAC override功能
  • CLR功能,清零至可编程码
  • 16引脚小型TSSOP封装


产品详情和应用

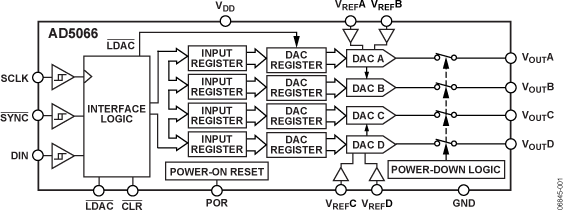

AD5066是一款低功耗、16位、四通道无缓冲电压输出nanoDAC®,相对精度特性为±1 LSB INL(积分非线性),具有独立的基准电压引脚,可以采用2.7 V至5.5 V单电源供电。此外还提供±1 LSB DNL的微分精度特性。片内提供基准电压缓冲。该器件采用多功能三线式、低功耗、施密特触发器串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI®、QSPI™、MICROWIRE™和多数DSP接口标准兼容。AD5066内置一个上电复位电路,确保DAC输出上电至零电平或中间电平,并保持该电平,直到对该器件执行一次有效的写操作为止。

该器件的总非调整误差小于0.8 mV。零电平误差典型值为0.05 mV。

AD5066具有关断特性,在关断模式下,器件在5 V时的功耗降至400 nA,并提供软件可选的输出负载。

利用硬件LDAC功能可以同时更新DAC的输出,用户也可以通过软件选择要同时更新的DAC通道。另外还有一个异步CLR功能,可以将DAC清零至软件可选码:0 V、中间电平或满量程。

产品特色

1.四通道、16引脚TSSOP封装、±1 LSB INL
2.独立的基准电压引脚
3.16位精度、1 LSB INL。
4.TUE = ±0.8 mV(最大值),零电平误差 = 0.1 mV(最大值)。
5.高速串行接口,时钟速率最高达50 MHz。
6.为用户提供三种关断模式。
7.复位到已知输出电压(零电平或中间电平)。

应用

- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
