ADI亚德诺 AD5710R 产品介绍

2026-03-09 0次

特性

八通道，可配置为 VDAC 或 IDAC 的任意组合
保证单调性：±1 LSB16 最大 DNL
IDAC 和 VDAC 模式下输出电流驱动均为 50mA
VDAC 模式最大裕量为 70mV
IDAC 模式下的最大裕量为 0.25V
2.5V 内部电压基准，典型值 3ppm/°C

设备可寻址 SPI 接口
输出供应范围：+1.71V - +5.5V
输出电压、输出电流和芯片温度的诊断监测
超小型外形尺寸：2.1mm × 2.2mm，25 球 WLCSP
工作温度范围：−40°C 至 +125°C

产品详情和应用

AD5710R 具有八个 DAC 通道，可以独立配置为电流输出数模转换器 (IDAC) 或电压输出数模转换器 (VDAC)。AD5710R 包含一个集成的 2.5V、3ppm/°C 基准电压源。

当 AD5710R 输出配置为 IDAC 时，输出电流范围为 0mA 至 50mA。当配置为 VDAC 时，输出电压范围为 0V 至 VREF 或 0V 至 2 × VREF。

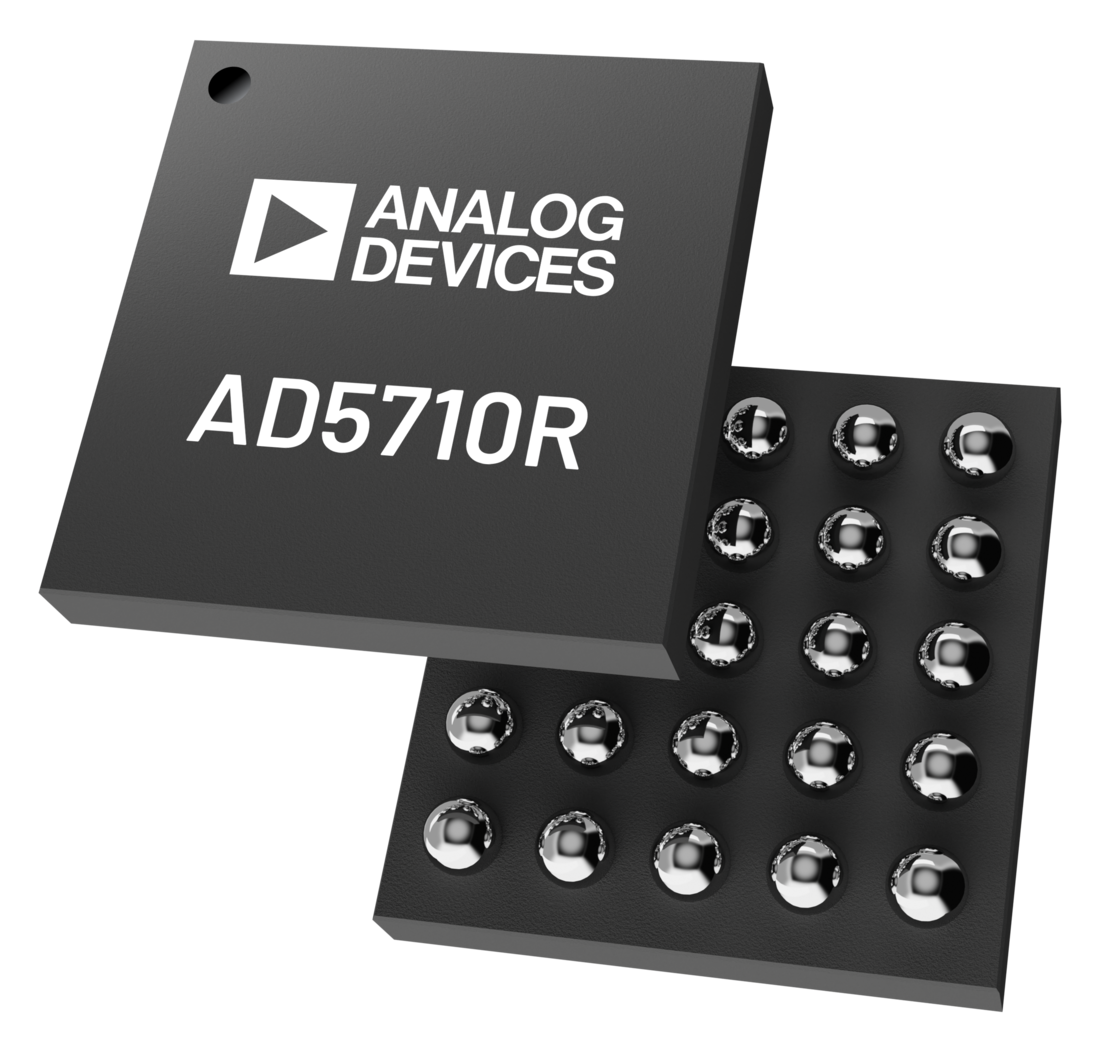

AD5710R 采用 25 球晶圆级芯片封装 (WLCSP)，工作温度范围为 -40°C 至 +125°C。

应用

光网络
仪器仪表
数据采集
自动测试设备
过程控制和工业自动化
