特性
- 引脚兼容型TxDAC产品系列中的高性能产品
- 线性度
- 0.1 LSB DNL
- 0.1 LSB INL
- 数据格式:二进制补码或标准二进制
- 差分电流输出:2 mA至20 mA
- 功耗:135 mW(3.3 V时)
- 关断模式:15 mW(3.3 V时)
- 1.20 V片内基准电压源
- CMOS兼容型数字接口

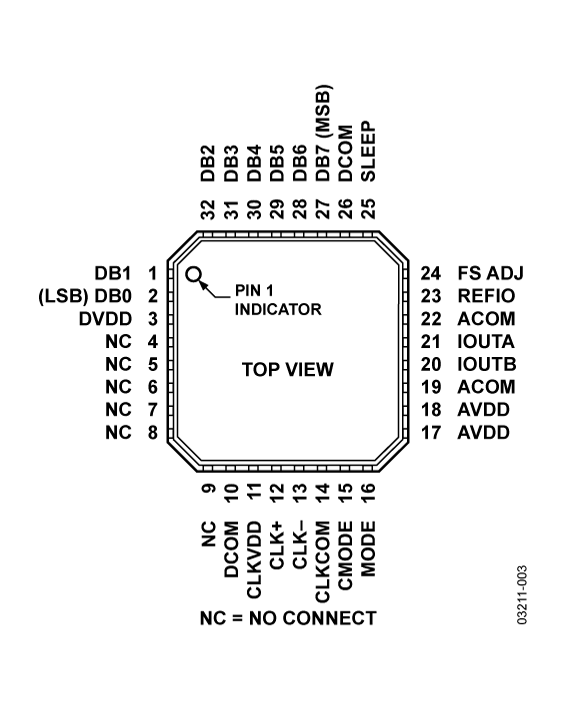

- 32引脚LFCSP封装
- 边沿触发式锁存器
- 快速建立时间:11 ns(至0.1%满量程)
产品详情和应用

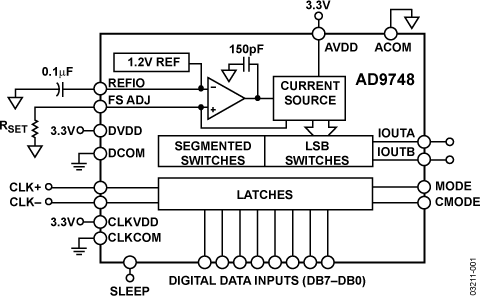

AD97481属于TxDAC系列高性能、低功耗CMOS数模转换器(DAC)的第三代8位分辨率宽带产品。TxDAC系列由引脚兼容的8、10、12、14位DAC组成,专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口选项、小型封装和引脚排列,因而可以根据性能、分辨率和成本,向上或向下选择适合的器件。AD9748提供出色的交流和直流性能,同时支持高达210 MSPS的更新速率。
AD9748具有低功耗,非常适合便携式和低功耗应用。通过降低满量程电流输出,可以将功耗进一步降至60 mW,而性能只是略有下降。此外,在省电模式下,待机功耗可降至约15 mW。分段电流源架构与专有开关技术相结合,可减小杂散分量,并增强了动态性能。
这些器件还集成边沿触发式输入锁存器和一个1.2 V温度补偿带隙基准电压源,可提供一个完整的单芯片DAC解决方案。数字输入支持3 V CMOS逻辑系列。
产品特色
- 32引脚LFCSP封装。
- AD9748属于引脚兼容型TxDAC系列8位产品,提供出色的INL和DNL性能。
- 差分或单端时钟输入(LVPECL或CMOS),支持210 MSPS转换速率。
- 数据输入支持二进制补码或标准二进制数据编码方式。
- 低功耗:完整的CMOS DAC功能,采用2.7 V至3.6 V单电源供电,功耗为135 mW。可以降低DAC满量程电流,从而以更低功耗工作,而且在低功耗空闲期间可以进入睡眠模式。
- 片内基准电压源:AD9748内置一个1.2 V温度补偿带隙基准电压源。
应用
- 通信
- 直接数字频率合成器(DDS)
- 仪器仪表
