特性

产品详情和应用

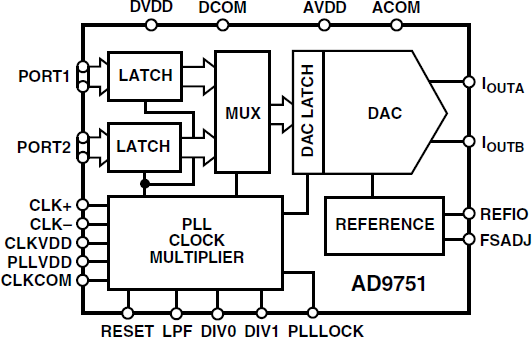

AD9751是一款双通道多路复用端口、高速、单通道、10位CMOS DAC。其中集成一个高品质10位TxDAC+内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。AD9751提供出色的交流和直流性能，同时支持高达300 MSPS的更新速率。

AD9751已针对高达300 MSPS的高速应用进行了优化，其中数据速率超过单通道数据接口端口DAC上的数据速率。数字接口含有两个双缓冲锁存器以及控制逻辑。这些锁存器可以采用多种方式时间多路复用到高速DAC。此PLL以外部提供的时钟2倍速度驱动DAC锁存器，能够交错两个输入通道的数据。得到的输出数据速率为两个输入通道的2倍。禁用PLL时，可提供外部2×时钟并在内部进行2分频处理。

CLK输入(CLK+/CLK–)可进行差分或单端驱动，其中信号摆幅低至1 V_P-P。

DAC采用分段电流源架构，并结合专有开关技术，可减小突波能量，并尽可能提高动态精度。差分电流输出支持单端或差分应用。各差分输出分别提供2 mA至20 mA的标称满量程电流。

AD9751 采用先进的低成本的 0.35 µm CMOS工艺制造。采用3.0 V至3.6 V单电源供电，功耗为155 mW。

产品特色

1. AD9751属于引脚兼容的高速TxDAC+系列，提供10、12和14分辨率。
2. 300 MSPS高速转换速率。
3. 双通道10位锁存、多路复用输入端口。AD9751具有灵活的数字接口，可通过单通道或双通道端口输入进行高速数据转换。
4. 低功耗。完整的CMOS DAC功能，采用3.0 V至3.6 V单电源供电，功耗为155 mW。可以降低DAC满量程电流，从而以更低功耗工作。
5. 片内基准电压源。AD9751内置一个1.20 V温度补偿带隙基准电压源。

应用

• 通信：LMDS、LMCS、MMDS
• 基站
• 数字频率合成器
• QAM和OFDM
