特性

• 内置10ppm/°C精密的带隙基准电压
  • 2.465V (MAX5233)
  • 1.234V (MAX5232)
• 单电源工作
  • 5V (MAX5233)
  • 3V (MAX5232)
  • 低电源电流消耗
    • 470µA (MAX5233)
    • 420µA (MAX5232)
  • 13.5MHz、SPI/QSPI/MICROWIRE兼容的3线串行接口
  • 引脚可编程上电复位状态：0或电压输出中间值
  • 1kΩ或200kΩ内部输出负载的可编程关断模式
  • 唤醒时将输出设为关断或复位之前的状态
  • 缓冲器输出驱动5kΩ || 100pF负载
  • 节省空间的16引脚QSOP封装

产品详情和应用

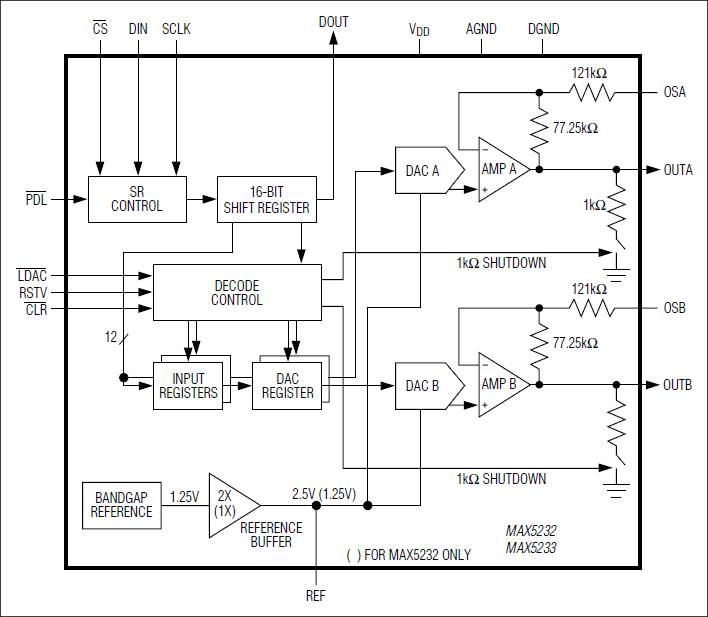

MAX5232/MAX5233是低功耗、双路10位电压输出数模转换(DAC)，具有内部10ppm/°C精密带隙基准电压和精密的输出放大器。MAX5233为5V单电源工作，带2.465V内部基准，具有4.092V满量程输出范围。MAX5232为3V单电源工作，带1.234V内部参考，具有2.046V满量程输出范围。MAX5233消耗仅470µA的电源电流，MAX5232消耗仅420µA的电源电流。两款芯片都具有低功耗(2µA)软件和硬件使能的关断模式。

MAX5232/MAX5233具有13.5MHz、SPI™/QSPI™/MICROWIRE™兼容的3线串行接口。附加的数据输出(DOUT)容许菊花链接和数据回读。每个DAC都有一个双缓冲器的数字输入。MAX5232/MAX5233提供软件选择的两种关断输出阻抗：1kΩ或200kΩ。上电复位功能设定DAC输出为地电位或者DAC编码的中间值。

MAX5232/MAX5233满足扩展温度范围(-40°C至+85°C)，提供16引脚QSOP封装。

应用

• µP控制系统
• 自动测试设备(ATE)
• 数字增益与失调调节
• 工业过程控制
• 运动控制
