特性

• 单电源供电
  • +5V (MAX5132)
  • +3V (MAX5133)
• 内置10ppm/°C（最大值）精密带隙基准电压源
  • +2.5V (MAX5132)
  • +1.25V (MAX5133)
• SPI/QSPI/MICROWIRE兼容型3线串行接口
• 引脚可编程关断模式和上电复位（0V或中间电平输出电压）
• 缓冲输出能够驱动5kΩ 100pF或4-20mA负载
• 节省空间的16引脚QSOP封装
• 12位MAX5122/MAX5123引脚兼容升级版本
• 提供引脚兼容的14位升级产品(MAX5171/MAX5173)

产品详情和应用

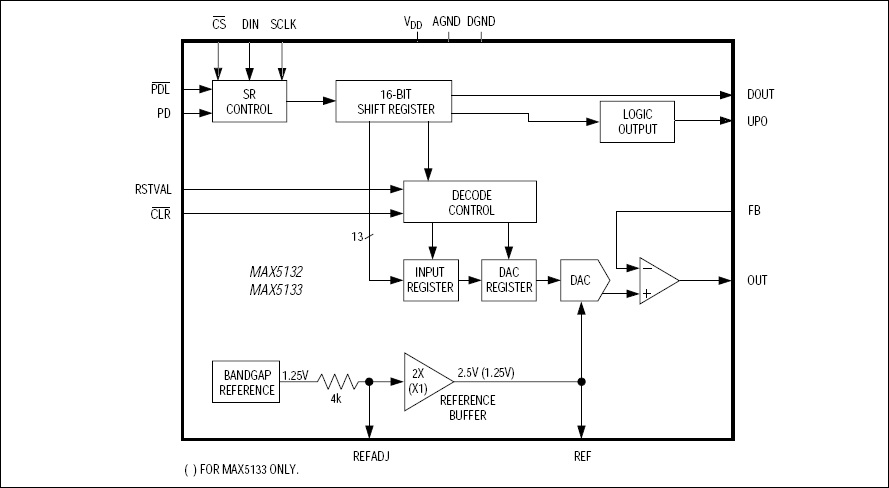

MAX5132/MAX5133低功耗、13位、电压输出数模转换器(DAC)内置精密带隙基准电压源和输出放大器。MAX5132采用+5V单电源供电，内置+2.5V基准电压源，并提供可配置的输出放大器。如有必要，用户可以使用外部基准电压源来覆盖< 10ppm/°C的片内基准电压源。除了采用+3V单电源供电，并内置+1.25V精密基准电压源以外，MAX5133的特性与MAX5132相同。用户可访问的放大器反相输入和输出可实现特定增益配置、远程检测和高输出驱动能力，适用于各种驱动/检测应用。两款器件的电源电流消耗仅为500µA，在关断模式下降至3µA。此外，支持上电复位功能支持用户选择0V或中间电平的初始输出状态，并减少上电期间的输出毛刺。

MAX5132/MAX5133的串行接口与SPI^™、QSPI^™和MICROWIRE^™兼容，适合级联多个器件。每个DAC都有一个双缓冲输入，采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位移位寄存器将数据加载到输入寄存器中。DAC寄存器可以独立更新，也可以与输入寄存器同时更新。两款器件均采用16引脚QSOP封装，并在扩展工业（-40°C至+85°C）工作温度范围内符合规格。对于引脚兼容的14位升级产品，请参见MAX5171/MAX5173数据手册；对于引脚兼容的12位版本，请参见MAX5122/MAX5123数据手册。

应用

• 自动测试设备(ATE)
• 数字增益与失调控制
• 通用产品
• 工业过程控制
• 运动控制
