特性

• 内置10ppm/°C精密的带隙基准电压
  • 2.465V (MAX5231)
  • 1.234V (MAX5230)
• 单电源工作
  • 5V (MAX5231)
  • 3V (MAX5230)
• 低电源电流
  • 470µA (MAX5231)
  • 420µA (MAX5230)
• 13.5MHz、SPI/QSPI/MICROWIRE兼容的3线串行接口
• 引脚可编程的上电复位状态至0或中间值电压输出
• 可编程关断模式，提供可选的1kΩ或200kΩ输出负载
• 关断或复位之前记忆输出状态
• 缓冲器输出驱动5kΩ || 100pF负载
• 节省空间的16引脚QSOP封装

产品详情和应用

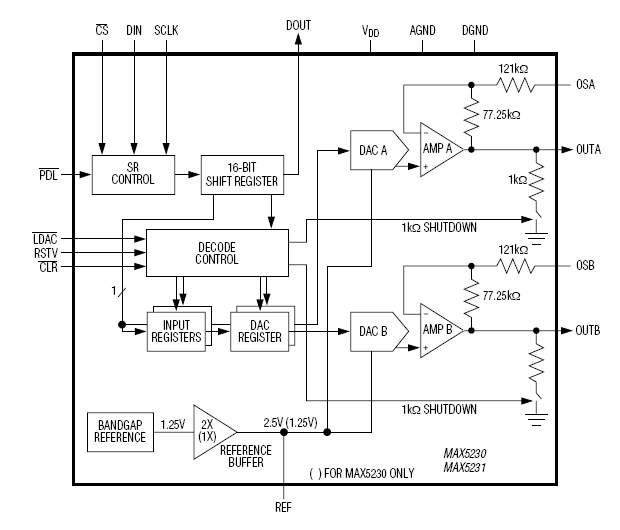

MAX5230/MAX5231是低功耗、双路12位电压输出的数模转换(DAC)，具有内部10ppm/°C精密的带隙基准电压和精确的输出放大器。MAX5231为5V单电源工作，带2.5V内部基准，具有4.095V满量程输出范围。MAX5230为3V单电源工作，带1.25V内部参考，具有2.0475V满量程输出范围。MAX5231消耗仅470µA的电源电流，MAX5230消耗仅420µA的电源电流。两款芯片均具有低功耗(2µA)软件和硬件使能的关断模式。

MAX5230/MAX5231具有13.5MHz、SPI™/QSPI™/MICROWIRE™兼容的3线串行接口。附加的数据输出(DOUT)允许菊花链接和数据回读。每个DAC都具有双缓冲器的数字输入。MAX5230/MAX5231提供软件可选的两种关断输出阻抗：1kΩ或200kΩ。上电复位特性设定DAC输出为地电位或者DAC编码中间值。

MAX5230/MAX5231满足扩展温度范围(-40°C至+85°C)，提供16引脚QSOP封装。

应用

• µP控制系统
• 自动测试设备(ATE)
• 数字增益与失调调节
• 工业过程控制
• 运动控制
