ADI亚德诺 AD5383 产品介绍
2026-03-09
0次
特性
- 保证12位单调性
- 高精度(INL = ±1 LSB)
- 用户可编程失调与增益,方便系统校准
- 1.25 V/2.5 V片内基准电压源,温度系数:10 ppm/ºC
- 以轨到轨方式工作的片内输出放大器
- 可选升压模式提供更快建立时间(典型值为6 µs)
- 串行SPI接口、I2C接口和并行接口
- 通过引脚同时更新DAC输出
- 清零至用户可编程代码功能
- 低功耗(每通道300 µA)
产品详情和应用

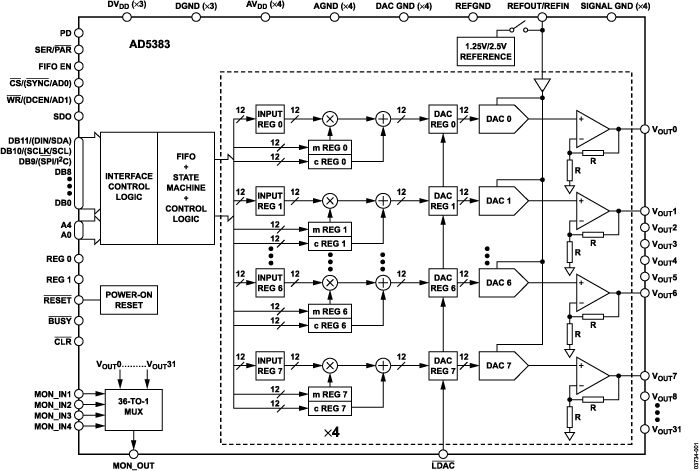

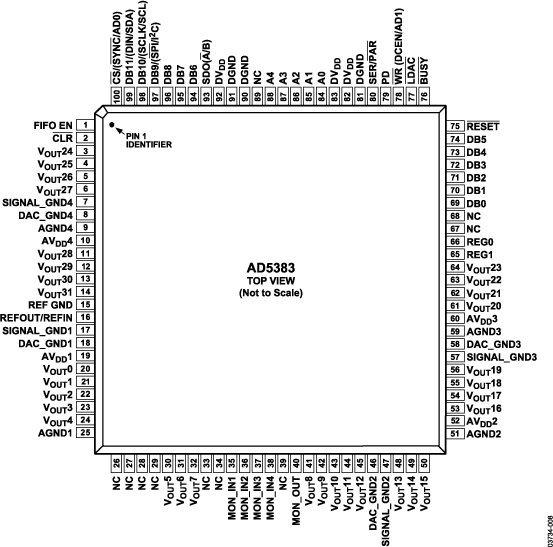

AD5383是一款32通道、12位DAC,提供14 mm x 14 mm、100引脚LQFP封装。它采用3 V或5 V单电源供电,按通道提供可编程增益(m)与失调(c),以便于系统校准。各DAC通道均要经过双缓冲,因而通过LDAC 引脚可以同时更新所有DAC输出。每个通道均具有一个能够以轨到轨方式工作的片内输出放大器。AD5383内置一个1.25 V/2.5V低漂移基准电压源。它含有一个WR脉冲宽度为20 ns的并行接口、一个30 MHz SPI接口及一个400 kHz I2C兼容接口。
这款器件与AD5380 (40通道、14位DAC)、AD5381(40通道、12位DAC)及AD5382 (32通道、14位DAC)引脚兼容。
