ADI亚德诺 AD9139 产品介绍

2026-03-09 0次

特性

可选1倍或2倍插值滤波器
- 支持的输入信号带宽高达575 MHz。
较小的固有延迟差异： <2个DAC时钟周期
专有低杂散与失真设计
- 6载波GSM ACLR = 79 dBc（200 MHz IF时）
- SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
灵活的16位LVDS接口
- 支持字和字节加载

多芯片同步
- 固定延迟和数据发生器延迟补偿
FIFO简化系统时序，提供错误检测
高性能、低噪声锁相环(PLL)时钟倍频器
数字反sinc滤波器
低功耗：700 mW (1230 MSPS)
72引脚LFCSP封装

产品详情和应用

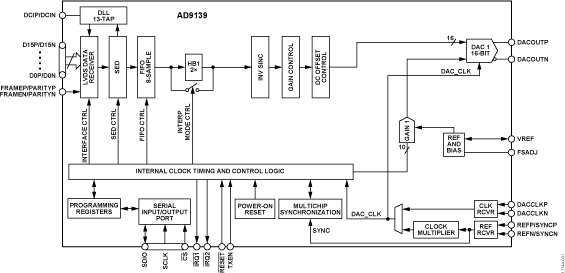

AD9139是一款16位、高动态范围数模转换器(DAC)，提供1600 MSPS高更新速率，可以产生高达奈奎斯特频率的多载波。 AD9139 TxDAC+^®的特性针对宽带通信应用而优化，集成1倍和2倍插值、基于DLL的高速接口、采样错误检测以及奇偶校验。 3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在9 mA至33 mA范围内进行编程。 AD9139提供72引脚LFCSP封装。

产品特色

输入信号带宽可达575 MHz。
先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
固有延迟差异较小，简化了系统中的软硬件设计。大多数应用可以实现轻松的多芯片同步。
低功耗架构提升功效。

应用

无线通信： 3G/4G和MC-GSM基站、宽带中继器、软件定义无线电
宽带通信：点对点、LMDS/MMDS
发射分集/MIMO
仪器仪表
自动测试设备
