特性

• 每路DAC通道具有失调与增益校准
• 保证14位单调性
• 32个独立DAC，采用10mm x 10mm、68引脚TQFN封装或12mm x 12mm、64引脚TQFP封装
• 输出电压范围
  • 0至+10V (MAX5773)
  • -2.5V至+7.5V (MAX5774)
  • -5V至+5V (MAX5775)
• 缓冲电压输出，可驱动10kΩ电阻和100pF电容并联负载
• 上电时无脉冲干扰
• SPI/QSPI/MICROWIRE以及DSP兼容的33MHz串口

产品详情和应用

MAX5773/MAX5774/MAX5775是32路、14位、电压输出数模转换器(DAC)，非常适合于需要大量可编程电压的应用。为消除增益和失调误差，可对MAX5773/MAX5774/MAX5775进行编程，以在DAC输出更新之前校准14位输入数据字。

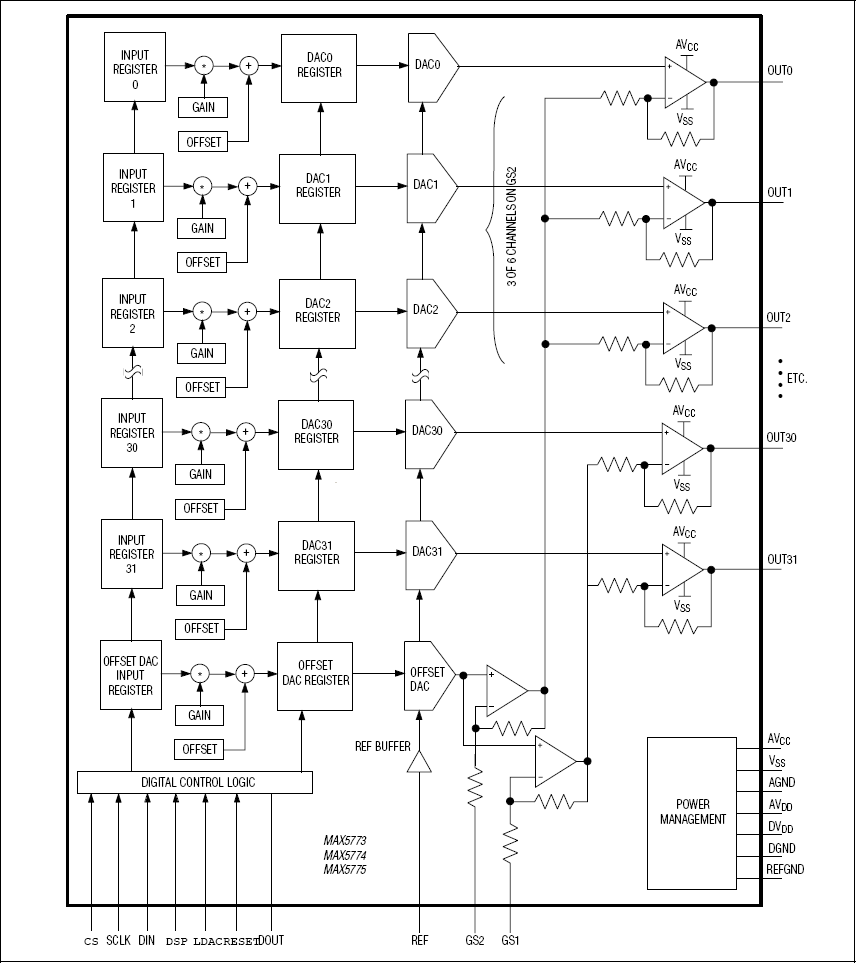

MAX5773/MAX5774/MAX5775可通过SPI™/QSPI™/MICROWIRE™或DSP兼容串口进行控制。每路DAC通道具有独立的输入、增益和失调寄存器。这三个寄存器将数据传递至两个乘法累加单元(MAC)之一，并得到增益和失调误差得到修正的电压输出。每路DAC通道具有双缓冲输入结构，可大大降低从数字输入到输出的馈通数字噪声，并允许同步或异步更新输出。各DAC输出可通过单个软件或者硬件指令独立或同时更新。MAX5773/MAX5774/MAX5775还提供一路数字输出(DOUT)，允许回读或菊链式连接多个器件。

DAC提供缓冲输出，可驱动10kΩ电阻和100pF电容并联负载。MAX5773具有0至+10V输出范围; MAX5774具有-2.5V至+7.5V输出范围; MAX5775具有-5V至+5V输出范围。MAX5773/MAX5774/MAX5775采用68引脚、10mm x 10mm、TQFN封装和64引脚、12mm x 12mm、TQFP封装。MAX5773/MAX5774/MAX5775工作于0°C至+85°C温度范围。对于类似的无失调和增益校准的14位、32路DAC可参考MAX5753/MAX5754/MAX5755数据资料。

应用

• 任意函数发生器
• 自动测试系统
• 航空电子设备
• 数字增益/失调调节
• 工业过程控制
• 元件数最少的模拟系统
• 光路由器控制
