特性

• AD7543 和 DAC-8143 的改进型直接替代产品
• 低成本

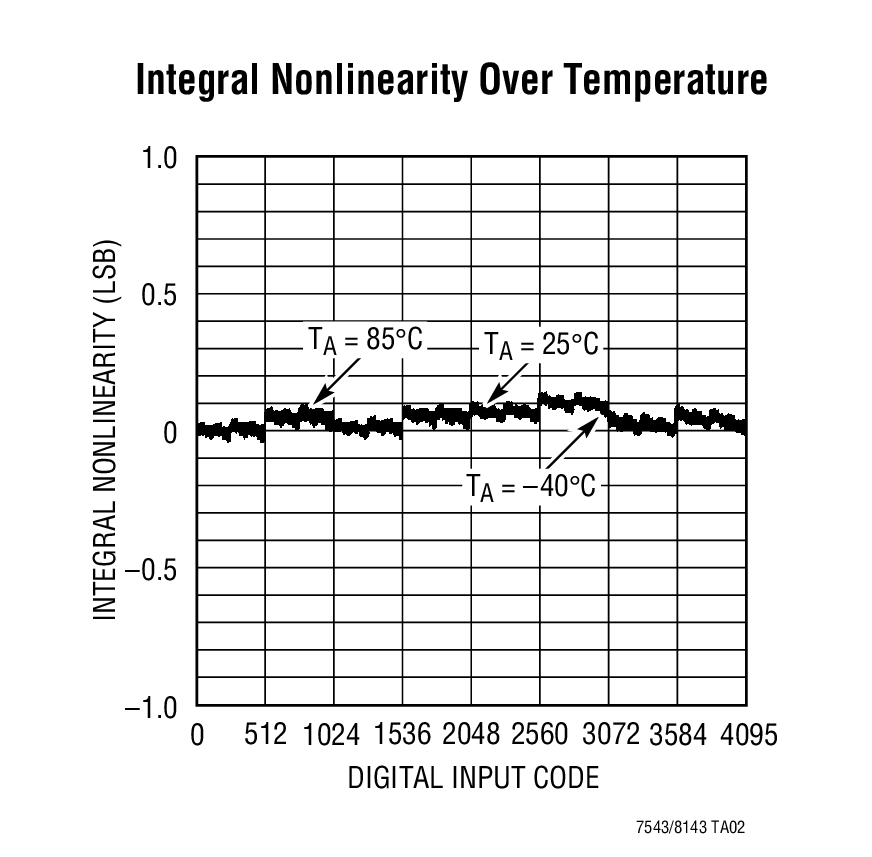

• 整个温度范围内的 DNL 和 INL：±0.5LSB

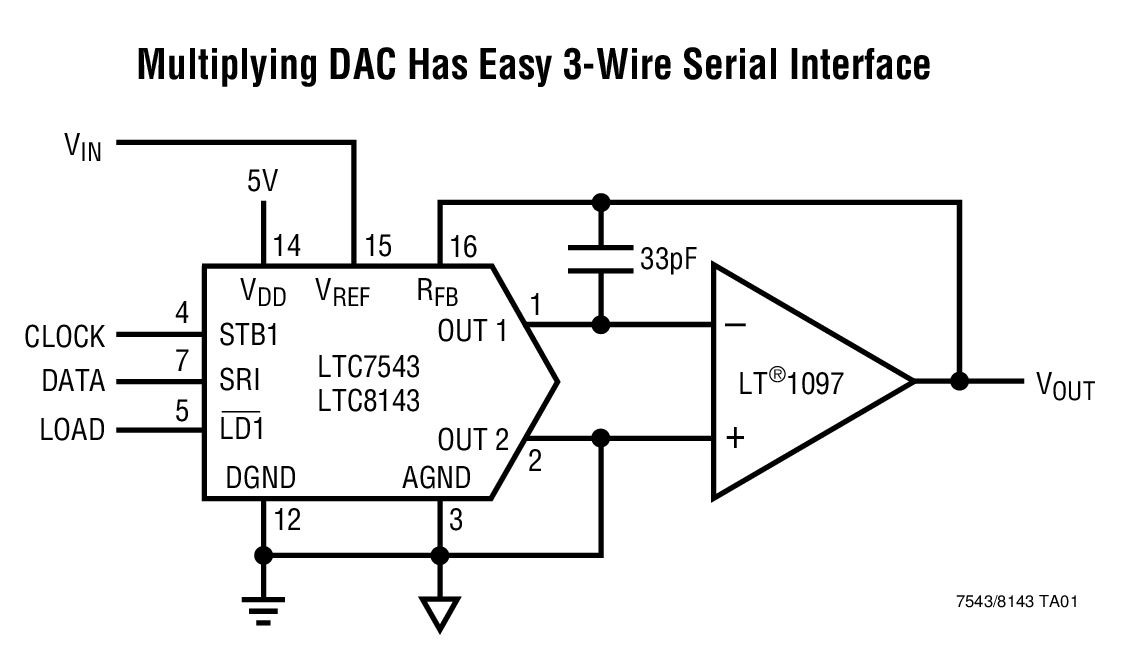

• 简易、快速和灵活的串行接口
• 用于多 DAC 系统的菊链三线式接口 (LTC8143)
• 整个温度范围内的 1LSB 最大增益误差免除了调节
• 异步清零输入用于初始化
• 4 象限乘法
• 低功耗

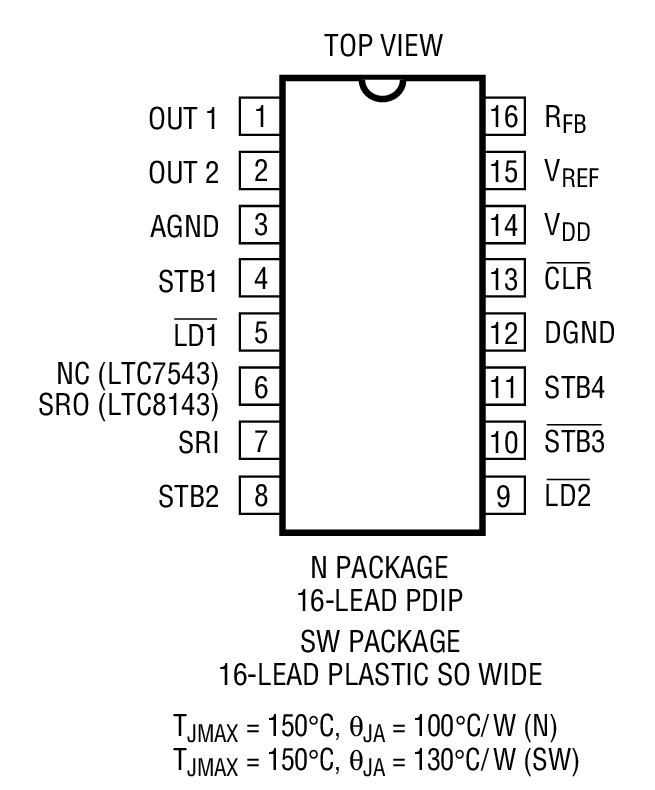

• 16 引脚 PDIP 封装和 SO 封装



产品详情和应用

LTC^®7543 / LTC8143 是串行输入 12 位乘法数模转换器 (DAC)。它们是 AD7543 和DAC-8413 的引脚兼容型绝佳替代产品。改进之处包括更好的准确度、整个温度和电源电压变化范围内更好的稳定性、对输出放大器失调的敏感性较低、定时规格更加严紧和较低的输出电容。

一个易用型串行接口包括一个异步清零 (CLEAR) 输入，用于那些需要初始化至某种已知状态的系统。LTC8413 具有一个串行数据输出，以在一根三线式接口总线上实现多个 DAC 的菊链式连接。

这些 DAC 具有极佳的通用性。它们可用于 2 象限和 4 象限乘法、可编程增益和单电源应用，例如：同相电压输出和偏置或偏移接地模式。

这两款器件可提供 16 引脚 PDIP 封装和 SO 封装，并规格在 –40°C 至 85°C 的扩展工业温度范围。

• 过程控制和工业自动化
• 远程微处理器控制型系统
• 数字控制式滤波器和电源
• 可编程增益放大器
• 自动测试设备
