特性

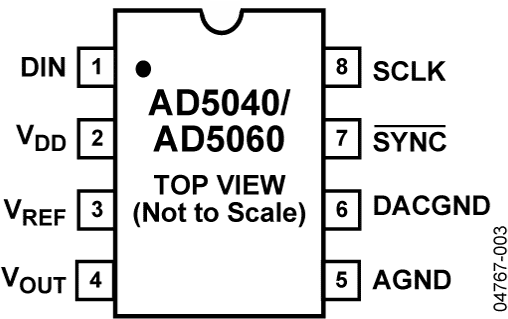

• 提供8引脚SOT23封装
• 16位精度、最大INL为1 LSB、内置输出缓冲
• 上电时毛刺非常低
• 提供三种省电功能
• 高速串行接口，时钟速率最高达30 MHz
• 为用户提供三种省电模式

产品详情和应用

AD5060属于nanoDAC®系列，是一款单通道、全精度、16位、缓冲电压输出DAC，采用SOT-23封装。

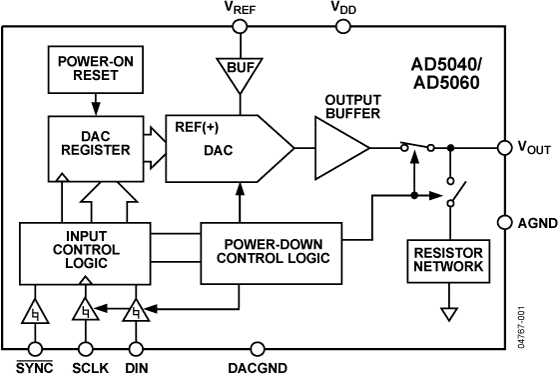

AD5060在SOT-23封装中集成了16位DAC及高性能输出缓冲器，最大积分非线性误差(INL)为1 LSB，因而是开环控制或精密增益与失调等高性能应用的理想之选。该器件采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。AD5060的基准电压通过一个外部REF引脚获得，芯片上提供基准电压缓冲，可简化该器件应用。该器件内置一个上电复位电路，确保DAC输出上电至0 V/中量程(视型号而定)，并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至1 µA，并提供软件可选输出负载。省电模式通过串行接口启动，上电时毛刺非常低。该器件的总非调整误差小于1 mV。

产品特色

1. 提供8引脚SOT23封装。
2. 16位精度、最大INL为1 LSB，内置输出缓冲。
3. 上电时毛刺非常低。
4. 高速串行接口，时钟速率最高达30 MHz。
5. 为用户提供三种省电模式。

应用

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器
