特性

产品详情和应用

AD9708属于TxDAC™系列高性能、低功耗CMOS数模转换器(DAC)的8位分辨率产品。TxDAC™系列由引脚兼容的8、10、12、14位DAC组成，并专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口选项、小型封装和引脚排列，因而可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9708提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。

AD9708具有灵活的单电源工作电压范围（2.7 V至5.5 V）和低功耗特性，非常适合便携式和低功耗应用。通过降低满量程电流输出，可以将功耗进一步降至45 mW，而性能不会明显下降。此外，在省电模式下，待机功耗可降至约20 mW。

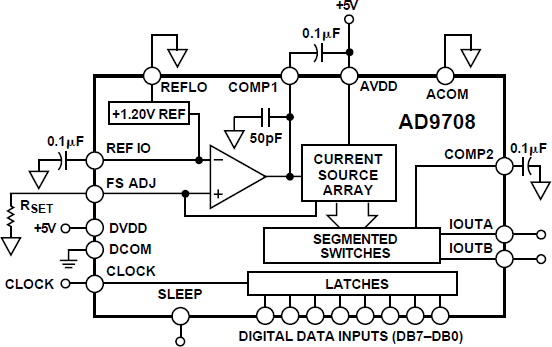

AD9708采用先进的CMOS工艺制造。分段电流源架构与专有开关技术相结合，可减小杂散分量，并增强了动态性能。该器件还集成边沿触发式输入锁存器和一个温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。灵活的电源选项支持+3 V和+5 V CMOS逻辑系列。

AD9708是一款电流输出DAC，标称满量程输出电流为20 mA，输出阻抗大于100 kΩ。

它提供差分电流输出，以支持单端或差分应用。电流输出可以直接连至一个输出电阻，以提供两路互补的单端电压输出。可兼容输出电压范围为1.25 V。

AD9708内置一个1.2 V片内基准电压源和基准电压控制放大器，只需用单个电阻便可轻松设置满量程输出电流。该器件可以采用多种外部基准电压驱动。其满量程电流可以在2 mA至20 mA范围内调节，动态性能不受影响。因此，AD9708能够以低功耗水平工作，或在20 dB范围内进行调节，进一步提供增益范围调整能力。

AD9708采用28引脚SOIC封装，额定温度范围为工业温度范围。
