ADI亚德诺 AD5623R 产品介绍
2026-03-09
0次
特性
- 低功耗，最小的引脚兼容、双通道nanoDAC
AD5663R： 16位
AD5643R： 14位
AD5623R： 12位 - 用户可选外部或内部基准电压源
默认使用外部基准电压源
1.25 V/2.5 V、5 ppm/°C片内基准电压源 - 10引脚MSOP和3 mm x 3 mm、LFCSP封装
- 2.7 V至5.5 V电源
- 通过设计保证单调性
- 欲了解更多特性，请参考数据手册
AD5623R-EP支持防务和航空航天应用（AQEC标准）
- 下载AD5623R-EP数据手册 (pdf)
- 扩展温度范围： -55℃至+105℃
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/14633-01XE DSCC图纸号
产品详情和应用

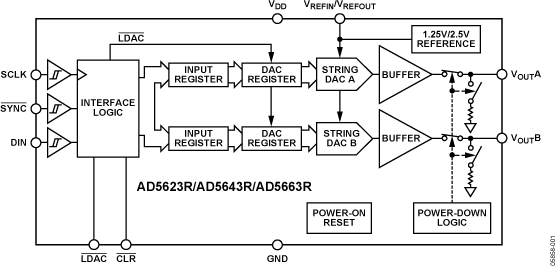

AD5623R/AD5643R/AD5663R均属于nanoDAC®系列，分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。
这些器件均内置一个片内基准电压源。AD5623R-3/AD5643R-3/AD5663R-3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5623R-5/ AD5643R-5/AD5663R-5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。所有器件均可以采用2.7 V至5.5 V单电源供电。对DAC执行写操作将打开内部基准电压源。
上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。
在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。
AD5623R/AD5643R/AD5663R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。
产品特色
- 双通道、12/14/16位DAC。
- 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
- 提供10引脚MSOP和3 mm × 3 mm、10引脚LFCSP两种封装。
- 低功耗；3 V时典型功耗为0.6 mW，5 V时为1.25 mW。
- 建立时间（最大值）：4.5 μs。
