特性

• 双通道高精度DAC
  • 12位精度，无需调整
  • ±1 LSB INL，带缓冲电压输出
  • 整个工作条件下保证单调
  • 每路DAC具有独立设置模式
• 三种可选择的内部精密基准：
  • 2.048V、2.500V或4.096V
• 内部输出缓冲器
  • 采用外部基准支持满幅工作
  • 4.5µs建立时间
  • 输出可直接驱动2kΩ负载
• 小尺寸5mm x 3mm、10引脚µMAX封装或超小尺寸3mm x 3mm、10引脚TDFN封装
• 2.7V至5.5V宽电源范围
• 独立的1.8V至5.5V V_DDIO电源输入
• 50MHz 3线SPI/QSPI/MICROWIRE/DSP兼容串行接口
• 上电时，将DAC输出复位至零
• /CLR用于异步控制
• 三种软件可选的关断输出阻抗
  • 1kΩ、100kΩ或高阻
• 3V V_DD时耗流低至350μA

产品详情和应用

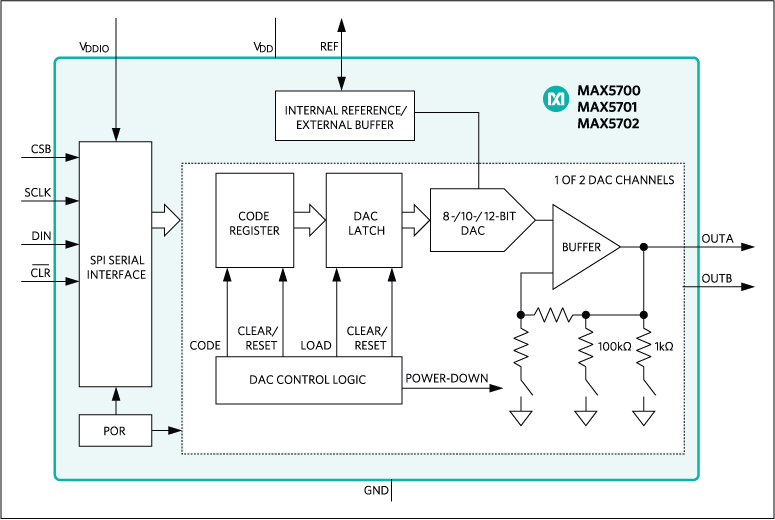

MAX5700/MAX5701/MAX5702双通道、低功耗、8/10/12位电压输出数/模转换器(DAC)带有输出缓冲器和2.048V、2.500V或4.096V可选择基准。MAX5700/MAX5701/MAX5702采用2.7V至5.5V宽电压范围供电，具有极低功耗(1.5mW)，适用于大多数低压应用。外部精密基准输入用于支持满幅工作，对外部基准呈100kΩ (典型值)的等效负载阻抗。

MAX5700/MAX5701/MAX5702具有50MHz、3线SPI/QSPI^™/MICROWIRE^®/DSP兼容串行接口。DAC输出带有缓冲，提供每通道小于250µA的低电源电流以及±0.5mV (典型值)的低失调误差。上电时，MAX5700/MAX5701/MAX5702将DAC输出复位至零，为驱动电子阀门或其它传感器等需要上电处于关闭状态的应用提供安全保护。可在初始化时关闭内部基准，从而允许使用外部基准。MAX5700/MAX5701/MAX5702采用软件LOAD命令同时更新输出。

清零逻辑输入(/CLR)允许异步清零CODE的内容和DAC寄存器，并将DAC输出置零。MAX5700/MAX5701/MAX5702采用10引脚µMAXM封装以及超小型、10引脚WLP封装，工作在-40°至+125°温度范围。

应用

• 自动调谐和光控制
• 数据采集
• 增益与失调调节
• 便携式仪表
• 功率放大器控制和偏置
• 过程控制与伺服环路
• 可编程电压及电流源
