特性

• 16位单调性（在整个温度范围内）
• 积分线性误差：±2 LSB
• 与微处理器兼容，具有回读功能
• 单极性或双极性输出
• 乘法功能
• 低功耗：100 mW（典型值）

产品详情和应用

AD7846是一款16位DAC，采用ADI公司的LC²MOS工艺制造，内置V_REF+ 和V_REF−基准输入及片内输出放大器，可配置为具有单极性输出范围（0 V至+5 V、0 V至+10 V）或双极性输出范围（±5 V、±10 V）。

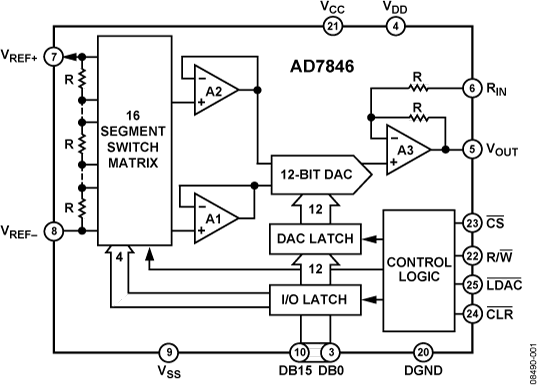

该DAC采用分段式架构。各段为16电阻串形式，由DAC锁存器中的四个MSB进行选择。各段的两个触点均采用放大器进行缓冲，并馈入一个12位DAC，进而提供12位分辨率。这种架构可以确保16位单调性。两个缓冲放大器的输入失调电压严格匹配，使该器件具有出色的积分线性度。

除了出色的精度规格外，AD7846还提供全面的微处理器接口。它具有16个数据输入/输出引脚，另外还有控制线路(CS、R/W、LDAC和CLR）。R/W 和CS允许读写I/O锁存器。

这是一种回读功能，对ATE应用很有用。LDAC允许同时更新多DAC系统中的各DAC，CLR 线路则可以将DAC锁存器的内容复位为00…000或10…000，具体取决于R/W的状态。

这意味着在单极性和双极性两种配置中，DAC输出均可以复位为0 V。

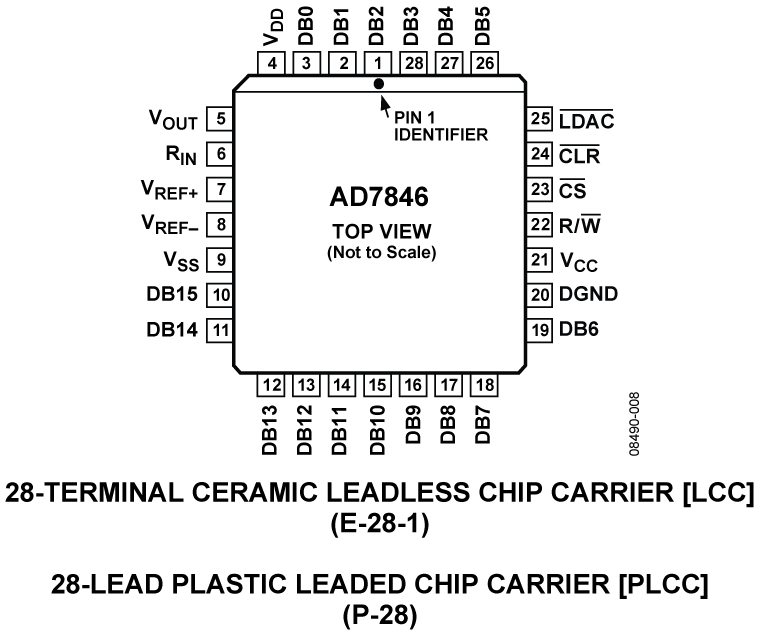

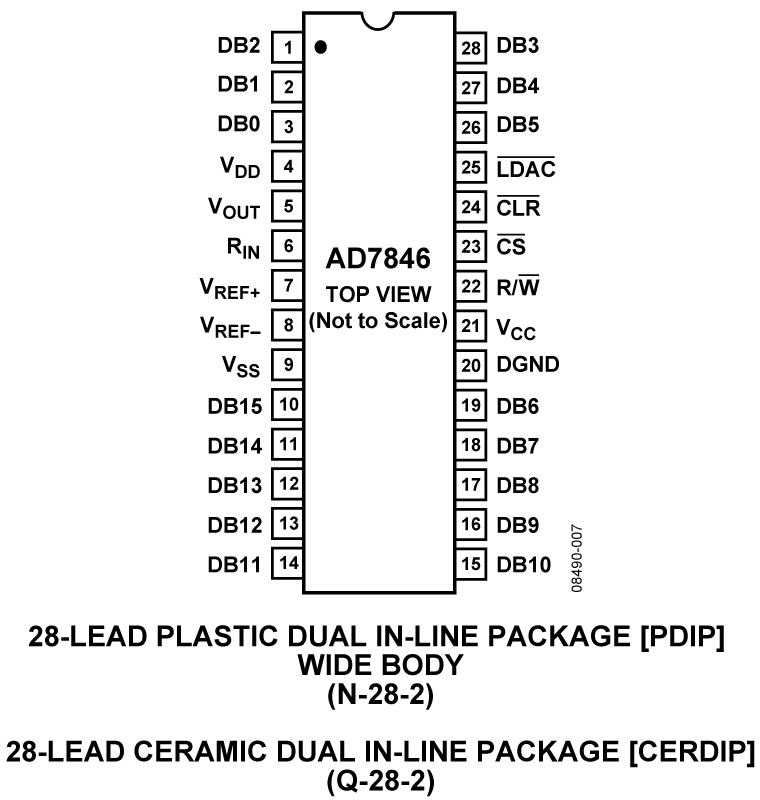

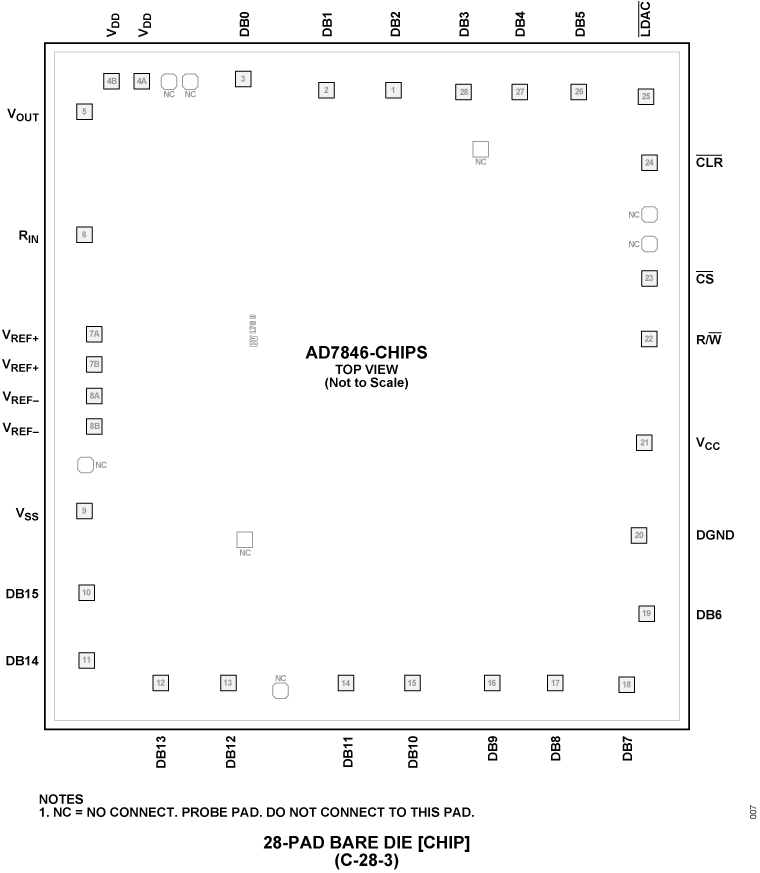

AD7846提供28引脚塑料、陶瓷和PLCC三种封装。

产品聚焦

1. 16位单调性
   AD7846在整个温度范围内保证16位单调性，非常适合闭环应用。
2. 回读
   用于ATE系统时，AD7846能够回读DAC寄存器的内容，软件例程得以有效减少。
3. 功耗
   AD7846功耗仅100 mW，是市面上功耗最低的高精度DAC之一。
