ADI亚德诺 AD5315 产品介绍
2026-03-09
0次
特性
- 4个10位DAC，采用10引脚MicroSOIC封装
- 低功耗：600 µA (5 V)，500 µA (3 V)
- 关断模式的功耗：200 nA (5 V)，80 nA (3 V)
- 通过设计保证单调性
- 上电复位至0 V
- 三种关断功能
- 双缓冲输入逻辑
- 输出范围：0 V至VREF
- 双线式(I2C™兼容)串行接口
- 数据回读设置；软件清零设置
- 通过LDAC位(低电平有效)同时更新
- 温度范围：−40°C至105°C
产品详情和应用

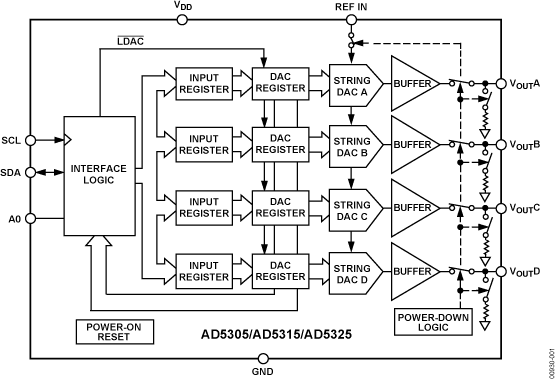

AD5305 / AD5315 / AD5325分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚microSOIC封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够实现轨到轨输出摆幅，压摆率为0.7 V/µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。该接口在VDD < 3.6 V时兼容SMBus。多个器件可以共用同一总线。
产品聚焦

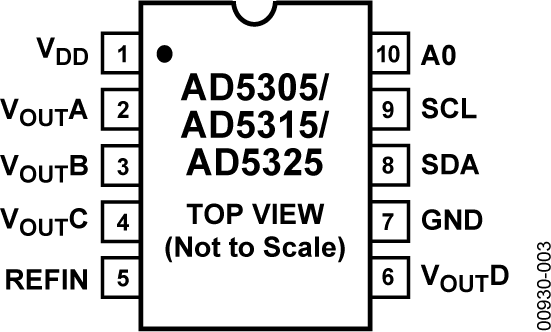

- 提供10引脚MicroSOIC封装
- 低功耗，采用2.5 V至5.5 V单电源供电
- 3 V时功耗为1.5 mW，5 V时功耗为3 mW
- 轨到轨输出，压摆率为0.7 V/µs
- 多个器件可以共用同一总线
- 串行接口，时钟速率最高达400 kHz
- 与AD5305（8位）和AD5325（12位）引脚兼容、软件兼容
I2C (Inter-IC)是Philips Semiconductors的商标。
