特性

• 现采用节省空间的SSOP封装
• 8个缓冲同相输出
• 缓冲器禁用控制
• 2对差分基准输入
• 3线串行接口
• +5V单电源或±5V双电源供电(MAX529)
• 低功耗关断
• 稳定驱动输出电容负载

产品详情和应用

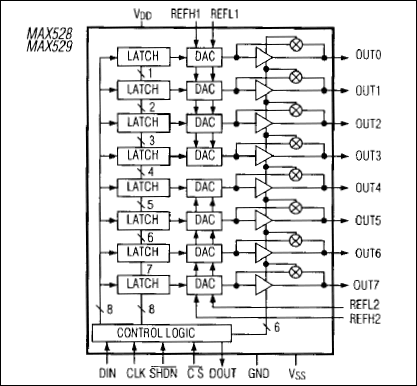

MAX528/MAX529均为单片器件，在节省空间的紧缩小型封装(SSOP)中集成了八通道8位数模转换器(DAC)、8个输出缓冲器和串行接口逻辑。MAX528采用高达15V的单电源或高达20V的分离电源供电，包括+5V/-15V、+12V/-5V和+15V/-5V。MAX529采用+5V单电源或±5V分离电源供电。对于这两款器件，关断引脚可将电流消耗降至50µA以下，从而保留所有内部DAC数据。

为每对8个的模拟输出提供三种可串行编程的输出模式。无缓冲模式将内部R-2R DAC网络直接连接到输出引脚，从而降低了功耗并避免了缓冲器的DC错误。全缓冲模式在R-2R网络和输出之间插入了缓冲器，提供+5mA/-2mA输出驱动能力。半缓冲输出模式类似，但功耗更低，同时在单极性输出配置中仍提供高达15mA的输出驱动能力。串行数据可以通过“菊花链”从一个器件传递到另一个器件。上电时，所有数据位均复位为0，并且模拟输出会进入无缓冲模式。

应用

• 数字校准
• 数字增益与失调调节
• 微控模拟输出
• 替代多路微调电位器
