ADI亚德诺 MAX5885 产品介绍

2026-03-09 0次

特性

200Msps输出更新速率
单电源3.3V工作
出色的SFDR和IMD性能
- 当f_OUT = 10MHz (至奈奎斯特频率)，SFDR = 77dBc
- 当f_OUT = 10MHz，IMD = -88dBc
- 当f_OUT = 30.72MHz，ACLR = 74dB

满量程输出电流2mA至20mA
兼容CMOS的数字和时钟输入
片上1.2V带隙基准
低功耗
48引脚QFN-EP封装

产品详情和应用

MAX5885先进的16位、200Msps数模转换器(DAC)，设计用于满足要求性能苛刻的信号合成应用，如无线基站和其它通讯应用。该DAC工作于3.3V单电源，提供无以伦比的动态性能，如77dBc的无杂散动态范围(SFDR) (f_OUT = 10MHz时)。该DAC支持200Msps的更新速率，且功耗小于200mW。

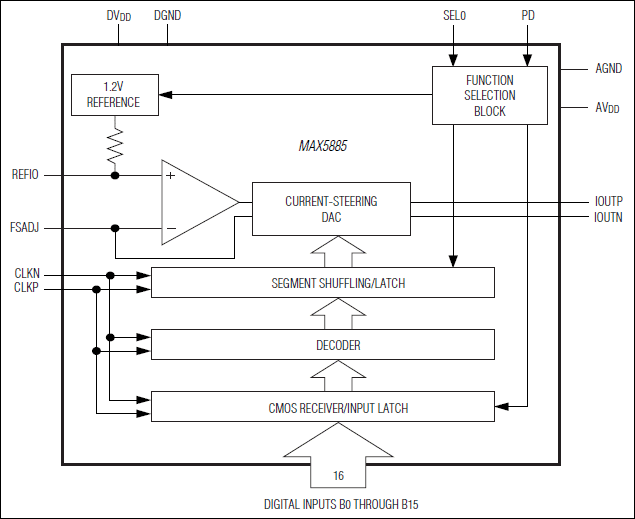

MAX5885采用电流导引结构，该结构支持满量程输出电流范围2mA至20mA，允许差分电压输出摆幅在0.1V_P-P至1V_P-P之间。

MAX5885具有集成的1.2V带隙基准和控制放大器，以保证高精度和低噪声特性。此外，单独的基准输入允许用户外接基准，以获得最大的灵活性和提高增益精度。

MAX5885的数字和时钟输入设计为CMOS兼容电平。MAX5885提供焊盘裸露(EP)的48引脚QFN封装，满足扩展级工业温度范围(-40°C至+85°C)。

应用

自动测试设备(ATE)
基站：单载波/多载波UMTS、CDMA, GSM
通信：LMDS、MMDS、点到点微波通信
数字信号合成器
仪表
