特性

• 四个具有可配置输出放大器的12位DAC
• +5V单电源供电
• 低电源电流：正常工作模式下为0.85mA 关断模式下为10µA
• 采用20引脚SSOP封装
• 上电复位可将所有寄存器和DAC清零
• 能够调用关断前的最后状态
• 与SPI/QSPI和MICROWIRE兼容
• 通过3线串行接口同时或独立控制DAC
• 用户可编程数字输出

产品详情和应用

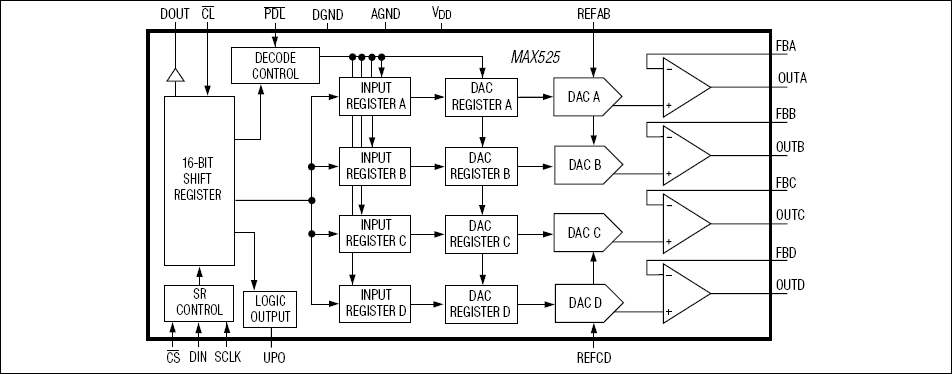

MAX525集成了四个低功耗、电压输出、12位数模转换器(DAC)和四个精密输出放大器，采用节省空间的20引脚封装。除了四个电压输出之外，每个放大器的负输入也可供用户使用。这有助于实现特定增益配置、远程检测和高输出驱动能力，因此MAX525非常适合用于工业过程控制应用。其他特性包括软件关断、硬件关断闭锁、将所有寄存器和DAC清零的低电平有效复位、用户可编程逻辑输出和串行数据输出。

每个DAC都有一个双缓冲输入，采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位串行字将数据加载到每个输入/DAC寄存器中。串行接口与SPI^™/QSPI^™和MICROWIRE^™兼容。因此，输入和DAC寄存器可以通过单个软件命令进行独立更新或同时更新。DAC寄存器可以通过3线串行接口同时更新。所有逻辑输入均兼容TTL/CMOS逻辑。

应用

• 自动测试设备(ATE)
• 数字增益与失调调节
• 工业过程控制
• 微处理器控制系统
• 运动控制
• 远端工业控制
