ADI亚德诺 AD3542R 产品介绍

2026-03-09 0次

特性

16位分辨率
16 MUPS单通道速率（快速模式下）
11 MUPS单通道速率（精密模式下）
小信号建立时间：78 ns，0.1%精度
大信号建立时间：100 ns，0.1%精度
小毛刺：<50 pV×s
超低延迟：5 ns
THD：-105 dB（1 kHz时）

高度可配置的输出电压范围和失调
兼容1.2 V和1.8 V逻辑电平
单通道（经典）和双通道SPI模式
多个误差检测器，包括模拟和数字域
2.5 V内部基准电压源，10 ppm/℃最大温度系数

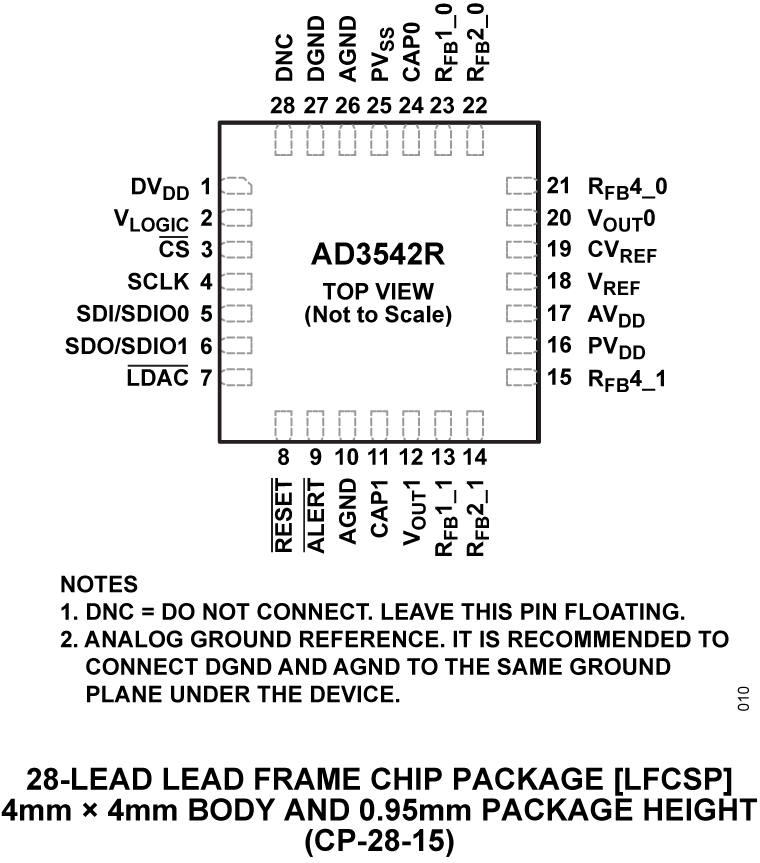

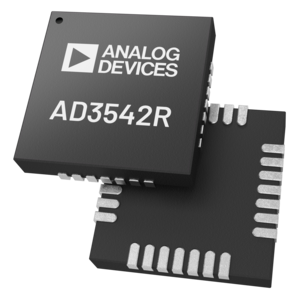

小型封装：4 mm × 4 mm LFCSP

产品详情和应用

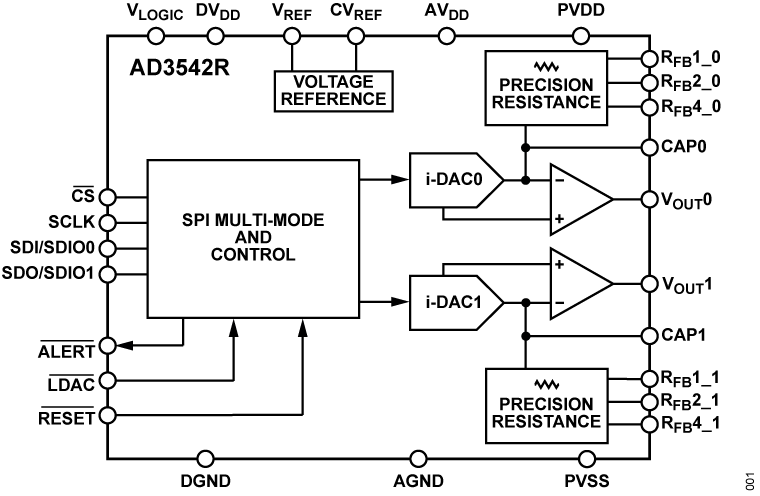

AD3542R是一款低漂移、双通道、超快速、16位精度、电压输出数模转换器(DAC)，可在多个电压范围内配置。AD3542R采用2.5V固定基准电压源。

该器件包含3个漂移补偿反馈电阻器，用于调节输出电压的内部跨阻放大器(TIA)。失调和增益调整寄存器允许生成多个输出范围，如0V至2.5V、0V至5V、0V至10V、-5V至+5V和-2.5 V至+7.5 V。

DAC可在快速模式下运行以实现最高速度，或在精确模式下运行以实现最高精度。

串行外设接口(SPI)可配置为单通道SPI（经典SPI）模式、双通道SPI模式、具有单倍数据速率(SDR)或双倍数据速率(DDR)的同步双通道SPI模式，逻辑电平为1.2V至1.8V。

为提高器件鲁棒性，可使能循环冗余检验（CRC）。还集成了多个错误校验器，以检测VREF故障或存储器映射损坏。

AD3542R的额定温度范围为-40°C至+105°C扩展工业温度范围。

应用

仪器仪表
硬件在环
过程控制设备
医疗设备
自动测试设备
数据采集系统
可编程电压源
光通信
