特性

• 两个 8 位电流 DAC
• DAC 保证具有单调性
• 上电时具有已知的 IC 状态
• 具停用功能的串行接口看门狗定时器
• 两线式串行接口可兼容 I²C^™ 和 SMBus
• 两个可编程风扇转速计接口
• 4 个可编程通用 I/O

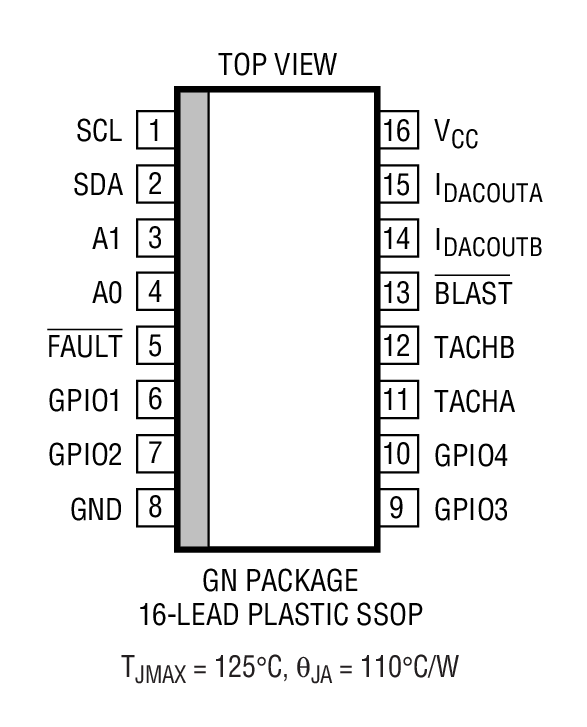

• 小型 16 引脚 SSOP 封装
• 2.7V 至 5.75V 单工作电源
• 故障输出信号
• 状态寄存器
• 风扇的强吹功能
• 采用两条编程线的 9 个地址



产品详情和应用

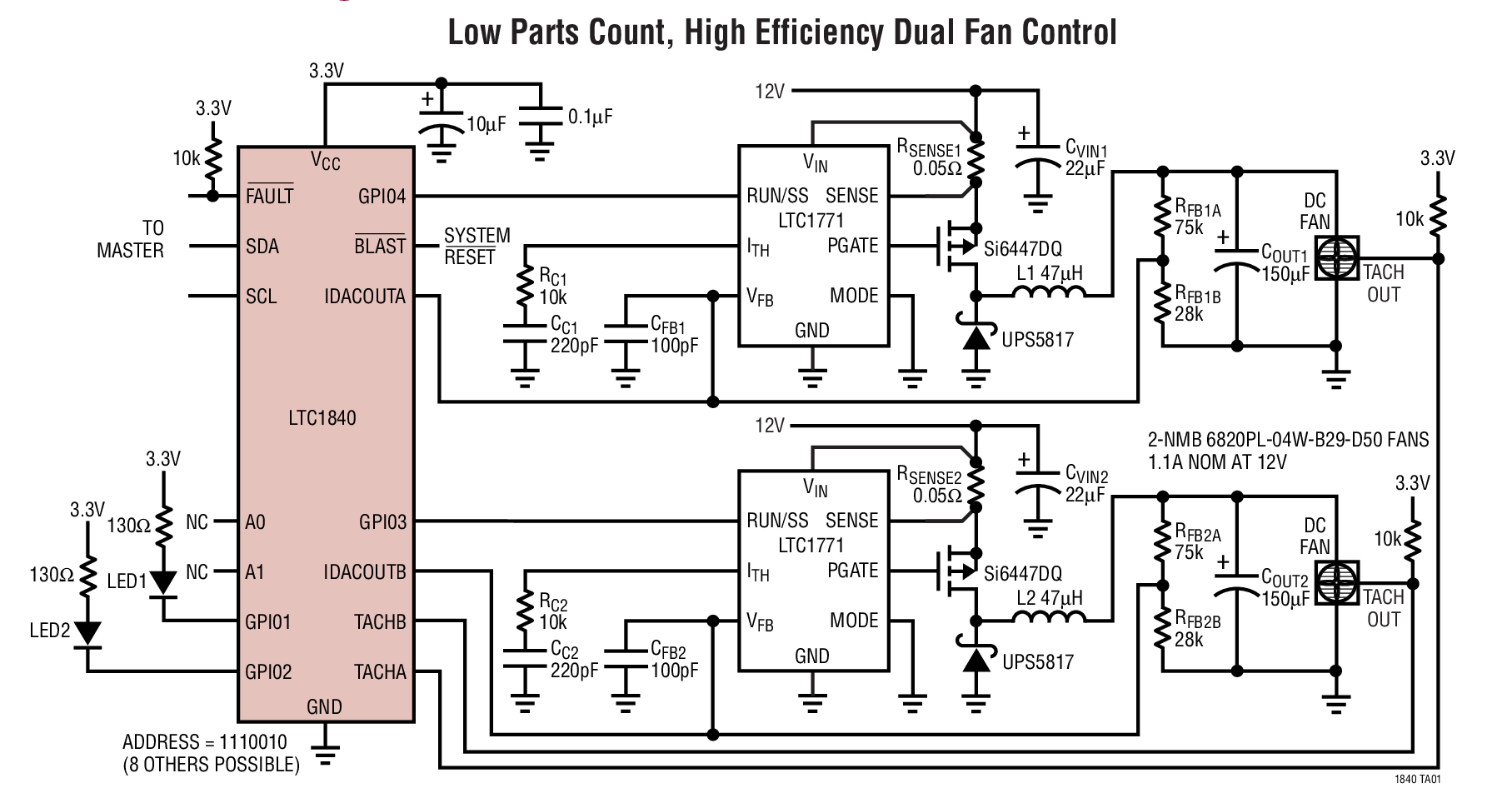

LTC^®1840 是一款具有两个 8 位电流输出 DAC、两个转速计接口和 4 个通用 I/O (GPIO) 引脚的风扇控制器。它采用单个电压范围为 2.7V 至 5.75V 的工作电源。一个电流输出 DAC 用于控制一个负责控制风扇速度的外部开关稳压器。一个电流输出 DAC 和转速计使得一个控制器能够形成一个针对风扇速度的封闭控制环路。GPIO 引脚可用作数字输入或漏极开路下拉输出。

该器件具有一个可兼容两线式 I²C 和 SMBus 的简单串行接口，其可在多个器件之间实现通信。此接口包括一个故障状态寄存器，该寄存器可显示器件的状态并能对其进行轮询以找出某种故障情况的起因。诸如 DAC 输出电流、GPIO 模式和转速计频率等其他的器件操作特征也可通过串行接口来编程。两个地址引脚提供了 9 个可用的器件地址。

该器件提供了 BLAST 引脚，以强制 DAC 输出电流通过单个引脚来设置最大的稳压器输出电压，并对串行存取定时器的运作进行选通。

• 服务器
• 台式计算机
• 电源
• 冷却系统
