特性

• 低功耗：全部工作条件下：1.0 W (1 GSPS)，600 mW (500 MSPS)
• 单载波W-CDMA ACLR = 80 dBc (80 MHz 中频)
• 可调模拟输出：8.7 mA至31.7 mA，R_L = 25 Ω至50 Ω
• 新颖的2×、4×、8×插值器/粗调复数调制器可以将载波放在DAC带宽中的任何位置
• 辅助DAC可以控制外部VGA及失调
• 多芯片同步接口
• 高性能、低噪声锁相环(PLL)时钟倍频器
• 数字反sinc滤波器

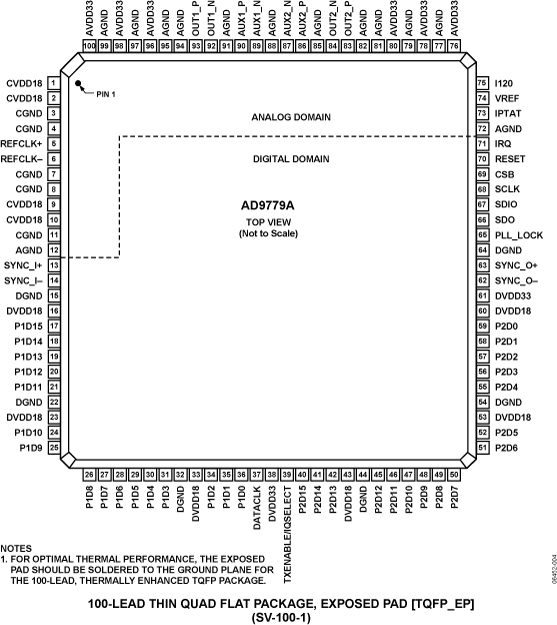

• 100引脚、裸露焊盘TQFP封装

产品详情和应用

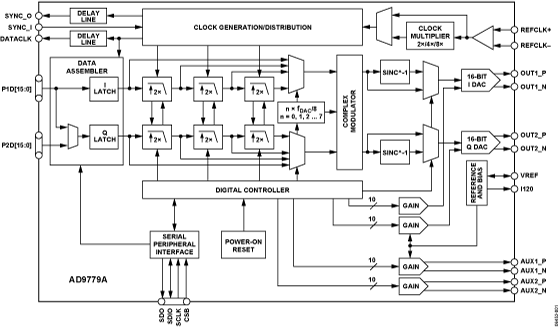

AD9776A/AD9778A/AD9779A是双通道、12-/14-/16-bit、宽动态范围数模转换器(DAC)，提供1 GSPS采样速率，允许高至奈奎斯特频率的多载波生成。这些数模转换器已经为直接转换传输应用进行最优化，包括法和(delete)数字复调制、增益与偏移补偿。数模转换器输出已进行优化，可以同ADI公司的ADL537x FMOD系列等模拟正交调制器进行无缝接口。串行外设接口(SPI)为许多内部参数提供可编程/回读。满幅输出电流可以在10 mA～30 mA范围进行设置。这些模数转换器是利用先进的0.18µm CMOS工艺制作的，工作电压范围为1.8 V～3.3 V，全部功耗为1.0 W。它们采用100引脚薄型扁平四面封装(TQFP)

产品特点

1. 超低噪声与互调失真(IMD)，实现从基带到高中频的宽带信号高质量合成
2. 拥有自主知识产权的数字模数转换器输出转换技术提供了动态性能
3. 可以容易地为各种单端或差分电流拓扑结构提供电流输出配置
4. CMOS数据输入接口，具有可调设置与保持
5. 新颖的2×, 4×, 与8×分类机/粗调综合调节器，允许在数模转换器的任意带宽进行载波布局

应用

• 无线基础设施 WCDMA, CDMA2000, TD-SCDMA, WiMax, GSM
• 数字高中频或低中频合成
• 内部数字上转换能力
• 发射分集
• 宽带通信：LMDS/MMDS、点对点
