特性

• 16位分辨率和单调性
• 电流输出范围：
  4至20mA、0至20mA或0至24mA
  总不可调整误差（TUE）：0.1%
  输出漂移：3ppm/°C
• 灵活的串行数字接口
• 片上输出故障检测
• 片上基准：10 ppm/°C（最大值）
• 异步清零功能
• 电源 (AV_DD) 范围
  10.8V 至 60 V; AD5420BCPZ
  10.8V 至 40V; AD5420BREZ
• 输出回路：AV_DD – 2.5 V
• 温度范围：−40°C至+85°C

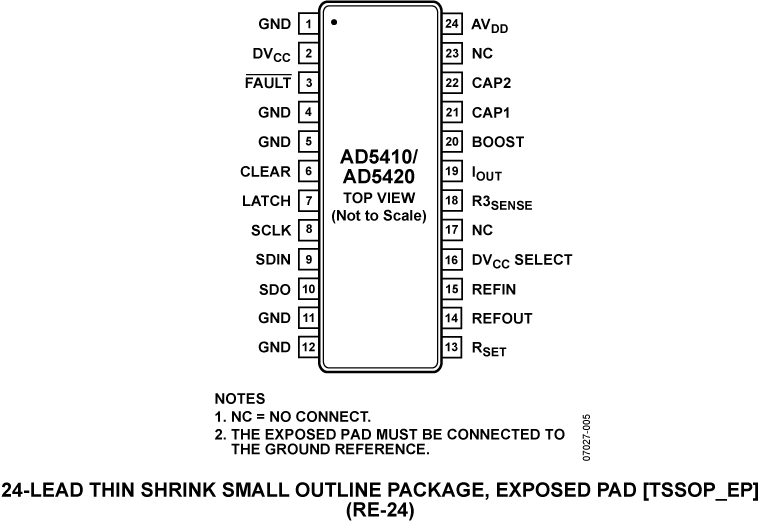

• 24引脚TSSOP封装

产品详情和应用

AD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器，可满足工业过程控制应用的要求。输出电流范围可编程为4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。输出具有开路保护功能，可以驱动1H的电感负载。这款器件采用10.8 V至40V（AD5410/AD5420AREZ）或10.8V至60V（AD5410/AD5420ACPZ）电源供电。输出回路为0 V至AV_DD – 2.5 V。

灵活的串口为SPI和MICROWIRE兼容接口，可在三线制模式下工作，以将隔离应用所需的数字隔离电路降至最少。这款器件还包含确保器件在已知状态下上电的上电复位功能，以及将输出设定为所选电流范围低端的异步清零（CLEAR）引脚。

总输出误差典型值为±0.01% FSR。
