特性

• 10位分辨率、双DAC
• 300Msps刷新速率
• 集成4倍/2倍内插滤波器
• 2.7V至3.3V单电源
• 2.7V电源下可提供满输出摆幅和动态性能
• 优异的动态性能
  • f_OUT = 20MHz时75dBc SFDR
  • f_OUT = 30.7MHz时UMTS ACLR = 63dB
• 可编程通道增益匹配
• 集成的1.24V低噪声带隙基准
• 单个电阻控制增益
• 交错数据模式
• 差分时钟输入模式
• 可提供评估板—MAX5858AEVKIT

产品详情和应用

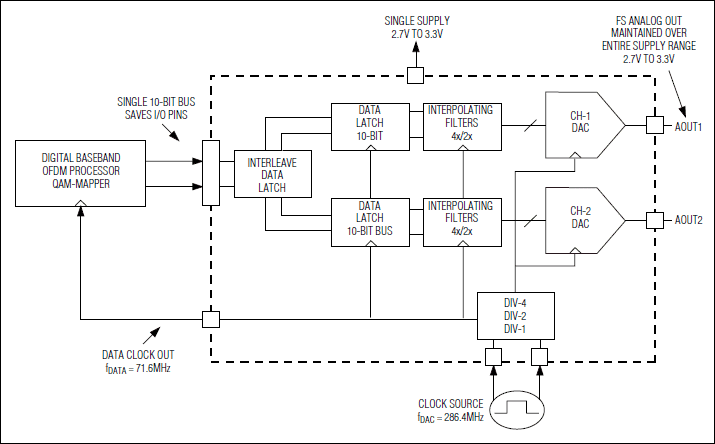

MAX5858双通道、10位、300Msps数模转换器(DAC)可以为宽带通信系统提供出色的动态性能。MAX5858集成了两个10位DAC核、2倍/4倍可编程数字内插滤波器和一个1.24V电压基准。MAX5858支持单端和差分工作模式。在2.7V至3.3V的整个电源电压范围内，MAX5858保证优异的动态性能。模拟输出容许-1.0V至+1.25V的电压范围。

4倍/2倍可编程内插滤波器具有优异的通带失真和噪声性能。内插滤波器降低了模拟重建滤波器设计的复杂度，降低了数字接口的数据总线和时钟的速度。为减少I/O管脚数，DAC可以工作在交错数据模式。这种模式允许MAX5858通过单条10位总线方式更新数据。

MAX5858具有数字控制通道增益匹配度的特性，在±0.4dB范围内，有16级0.05dB步距的台阶。通道匹配改善了模拟正交调制应用中的边带抑制。片内1.24V带隙基准包含一个控制放大器，可利用单个电阻对两个通道的满度输出进行调整。在高精度应用中，还可以禁用内部基准而使用外部基准。

MAX5858具有2mA至20mA的满度电流输出，工作于2.7V至3.3V单电源。DAC支持三种电源控制工作模式：正常、低功耗待机以及完全掉电模式。掉电模式下工作电流减小至1µA。

MAX5858采用48引脚TQFP封装，具有裸露底盘(EP)以便增强散热能力，额定工作于扩展工业级温度范围(-40°C至+85°C)。

应用

• 通信
• 直接数字合成器(DDS)
• 仪表/ATE
• 点到点微波链接
• 卫星通信、LMDS、MMDS、HFC、DSL、WLAN
• 无线基站
