ADI亚德诺 AD5791 产品介绍

2026-03-09 0次

特性

分辨率：1ppm
积分非线性(INL)：1ppm
噪声谱密度：7.5nV/√Hz
长期线性稳定性：0.19 LSB
温度漂移：<0.05 ppm/°C
建立时间：1μs
毛刺脉冲：1.4 nV-sec

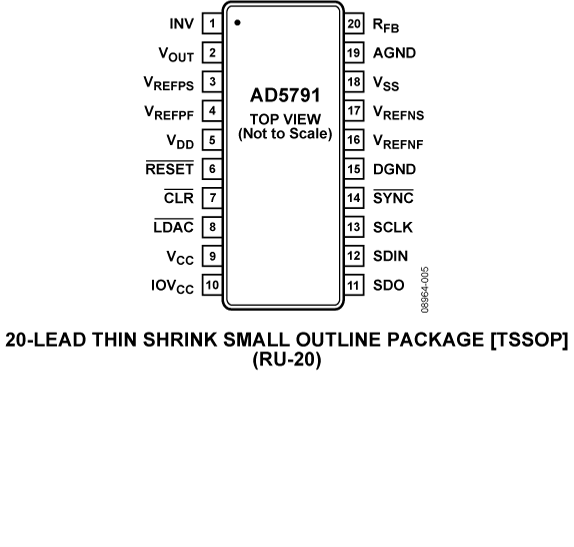

20引脚TSSOP封装
宽电源电压范围：最高达±16.5V
35 MHz施密特触发数字接口
1.8 V兼容数字接口

AD5791-EP支持防务和航空航天应用（AQEC标准）

下载 AD5791-EP 数据手册 (pdf)
军用温度范围
（−55°C至+125°C）
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12664 DSCC图纸号

产品详情和应用

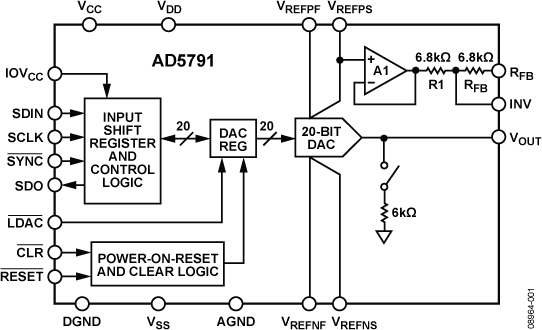

AD5791是一款单通道、20位、无缓冲电压输出DAC，采用最高33 V的双极性电源供电。正基准电压输入范围为5 V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5 V至0 V。相对精度最大值为±1 LSB，保证工作单调性，差分非线性(DNL)最大值为±1 LSB。

这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置上电复位电路，确保DAC上电后输出至0 V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。

应用
• 医疗仪器
• 测试与测量
• 工业控制
• 高端科学和航空航天仪器

产品特色
1. 1 ppm精度。
2. 宽电源电压范围：最高达±16.5V。
3. 工作温度范围：-40℃至+125℃。
4. 低噪声频谱密度：7.5 nV/√Hz。
5. 低温度漂移：0.05ppm/°C。
