ADI亚德诺_AD5543_产品介绍

ADI亚德诺 AD5543 产品介绍

2026-03-09 0次

特性

16 位分辨率
±1 LSB DNL
±1 LSB INL
低噪声：12 nV/√Hz
低功耗：I_DD = 10 μA
0.5 μs 建立时间
4 象限乘法基准输入
2 mA 满量程电流 ± 20%，V_REF= 10 V
内置 R_FB 便于电压转换
3 线接口
超紧凑型 8 引脚 MSOP 和 8 引脚 SOIC 封装

AD5543-EP 支持防务和航空航天应用（AQEC 标准）

下载 AD5543-EP 数据手册 (pdf)
军用温度范围（−55°C 至 +125°C）
受控制造基线
组件/测试场所
制造场所
增强产品变更通知
可应请求提供资质数据

产品详情和应用

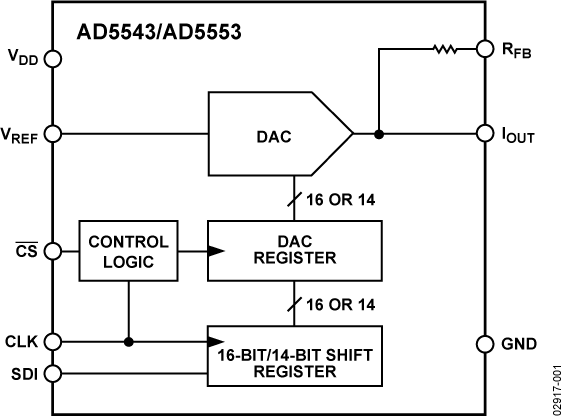

AD5543/AD5553 是 16位/14 位高精度、低功耗、电流输出且外形小巧的数模转换器 (DAC)。设计为采用 ±10V 乘法基准电压的单个 5V 电源供电。

施加的外部基准电压 V_REF决定满量程输出电流。当与外部运算放大器结合时，内部反馈电阻 (R_FB) 便于 R-2R 和温度跟踪以实现电压转换。

串行数据接口利用串行数据接口 (SDI)、时钟 (CLK) 和芯片选择 (CS) 提供可与微控制器兼容的高速 3 线输入。

AD5543/AD5553 采用超紧凑 (3 mm × 4.7 mm) 8 引脚 MSOP 和 8 引脚 SOIC 封装。

应用

自动测试设备
仪器仪表
数字控制校准
工业控制用可编程逻辑控制器
