特性

产品详情和应用

AD8802/AD8804均为12通道电位计分压器TrimDAC®数模转换器，提供独立的数字控制电压输出，采用紧凑型20引脚封装。它可以在新设计中取代机械式调整器功能，非常适合直流电压调节应用。

AD8802具有中量程预设功能，可以通过串行接口微控制器端口轻松编程，非常适合取代从标称值开始调节的电位计。这些器件是众多应用的理想选择，例如视频放大器的增益控制，视频设备中的电压控制频率和带宽，CRT计算机图形显示器中的几何校正和自动调节等等。AD8804能够独立控制电位计分压器的顶端和低端，允许通过V_REFL引脚单独确定零电平电压设置。对于容许电压控制范围有限的器件，这一功能有助于其获得最大分辨率。

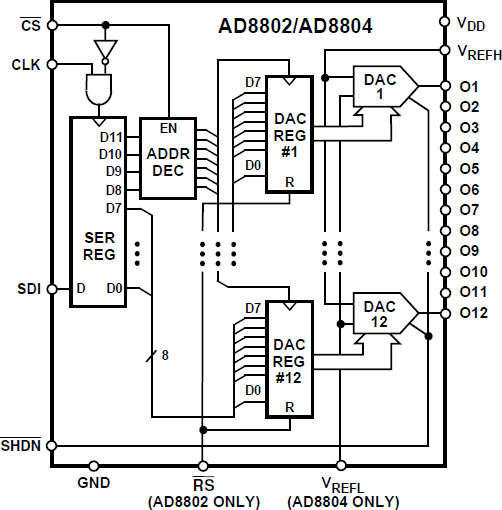

AD8802/AD8804均内置12个电压输出数模转换器(DAC)，这些DAC共用一个基准电压输入。

每个DAC均有各自的DAC锁存器以保持其输出状态，这些DAC锁存器由一个内部串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。串行数据输入字经过解码，前4位可确定需要载入后8位数据的DAC锁存器地址。采用5 V电源供电时，AD8802/AD8804的功耗仅为10 µA。此外，在关断模式下，基准电压输入功耗也降至10 µA，仅保留DAC锁存器设置，供返回正常工作模式后使用。

AD8802/AD8804提供三种封装：20引脚塑封DIP、SOIC-20表贴以及1 mm 薄型TSSOP-20封装。
