特性

• 12位电压输出
• 低噪声嵌入式齐纳基准电压源
• 快速逻辑接口（80ns低电平有效WR脉冲）
• 采用单电源或双电源供电
• 8位/16位微处理器总线兼容
• 采用DIP和PLCC封装
• 与AD7245/AD7248引脚和电气兼容

产品详情和应用

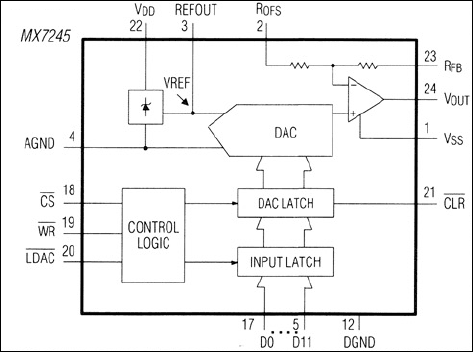

MX7245/MX7248是完整的12位数模转换器(DAC)，包括内部基准电压和电压输出放大器。MX7245/MX7248与ADI的AD7245/AD7248引脚和电气兼容。MX7245/MX7248具有双缓冲逻辑接口，可以与微处理器(µP)轻松接口。对于16位 µP，数据从12位宽数据总线(MX7245)传输到输入寄存器，对于8位和16位 µP，数据以右对齐(8+4)位格式(MX7248)传输到输入寄存器。所有逻辑信号均为电平触发，并与TTL和CMOS兼容。时序规格确保与常见µP兼容。

这些DAC的额定值经测试，可采用双电源和单电源供电。可用电源范围为+12V单电源到±15V双电源。内部增益设置电阻支持三个输出电压范围：使用单电源或双电源时可以产生0V至+5V和0V至+10V。使用双电源时，可提供±5V的额外输出范围。输出放大器将2kΩ负载驱动至+10V。详情参见MAX507/MAX508。

应用

• 任意函数发生器
• 自动校准
• 自动测试设备
• 数字增益与失调调节
• 工业控制
• 机器及运动控制
• 元件数最少的模拟系统
