特性

• 8通道gamma校准10位分辨率
• VCOM驱动器
• 集成MTP存储器
• 可编程VCOM限制
• 1µs建立时间
• 20V最大模拟电源电压
• gamma通道具有200mA峰值电流
• VCOM通道具有600mA峰值电流

产品详情和应用

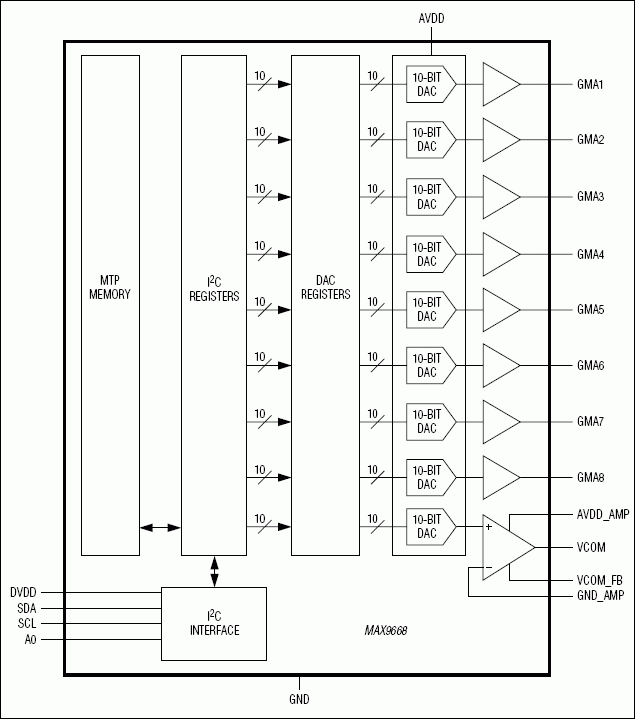

MAX9668可输出8路电压基准，用于TFT LCD的gamma校准，同时还有一路电压基准用于VCOM。每路gamma基准都带有10位数/模转换器(DAC)和缓冲器，确保电压稳定。VCOM基准电压带有10位DAC和放大器，当显示关键电平和图像时确保电压稳定。MAX9668集成了可多次编程(MTP)的存储器，用于存储gamma和VCOM值，省去了外部EEPROM。MAX9668的片上非易失存储器能够支持最多100次写操作。

gamma输出可以驱动200mA峰值瞬态电流，并且具有小于1µs的建立时间。VCOM输出可提供600mA峰值瞬态电流，并且具有小于1µs的建立时间。模拟电源电压范围为9V至20V，数字电源电压范围为2.7V至3.6V。

可通过I²C接口对寄存器进行编程设置gamma和VCOM值。

应用

• TFT-LCD
