ADI亚德诺 MX7845 产品介绍

2026-03-09 0次

特性

带输出放大器的完整MDAC
四象限乘法
确保单调性（T_MIN到T_MAX）
匹配的应用电阻
小型0.3" 24引脚DIP封装

产品详情和应用

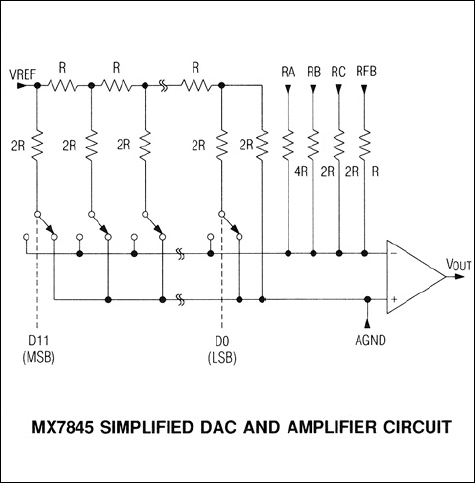

MX7845是一款12位、电压输出、4象限乘法数模转换器(DAC)。精密内部输出放大器和薄膜电阻在晶圆级经过激光调整，可在整个工作温度范围内保持精度。输出放大器经过内部补偿，并将±10V驱动至2kΩ负载。MX7845具有缓冲锁存器，可与微处理器轻松接口。数据从一个12位宽的数据路径传输到输入寄存器。输入寄存器由标准低电平有效CHIP SELECT（低电平有效CS）和低电平有效WRITE（低电平有效WR）信号控制。对于独立工作，低电平有效CS和低电平有效WR输入接地，使所有锁存器变成透明状态。所有逻辑输入均为电平触发，并与TTL和+5V CMOS逻辑电平兼容。有关MX7845操作的详细描述，请参考MAX501/MAX502数据手册。

应用

自动测试设备
数字衰减器
数字至4mA-20mA转换器
可编程电源
可编程增益放大器
