特性

• -40°C至+125°C的宽工作温度范围
• 85µA的低电源电流
• 0.3µA的超低关断电源电流
• +2.7V至+5.5V单电源
• 快速20MHz兼容SPI/QSPI/MICROWIRE的3总串行接口和DSP兼容的串行接口
• 施密特触发器输入直接接口光电耦合器
• 满摆幅输出缓冲器
• 微小的6引脚SOT23封装
• 上电复位置零输出
• 软件可选的三种关断输出阻抗(100kΩ, 1kΩ, 高阻)

产品详情和应用

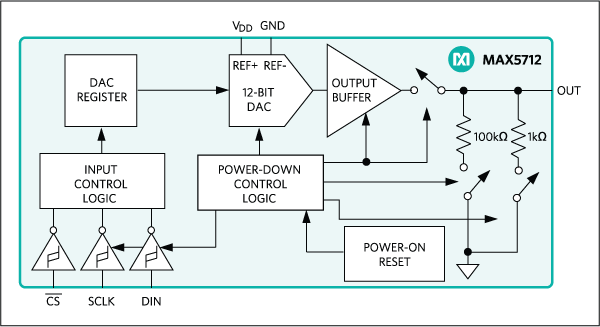

MAX5712是微型引脚，低功耗，12位数模转换器(DAC)，工作于+2.7V至+5.5V的单电源。MAX5712片上精密输出放大器提供满摆幅输出。+3V时消耗85µA电源电流，MAX5712尤其适用于便携式电池供电设备。

MAX5712采用兼容SPI™/QSPI™/MICROWIRE™和DSP标准接口的3线串行接口。所有输入兼容于CMOS逻辑，并经过施密特触发器缓冲，允许直接接口光电耦合器。MAX5712含有上电复位(POR)电路，确保上电时DAC处于零电压输出状态。关断模式将电源电流消耗减小到0.3µA，通过软件命令设置。MAX5712提供微型6引脚SOT23封装。查询双路和四路12位型号，请参看MAX5722和MAX5742的数据资料。对于单路、双路、四路10位型号，请参看MAX5711, MAX5721和MAX5741的数据资料。MAX5712满足汽车级温度范围(-40°C至+125°C)要求。

应用

• 自动调谐(VCO)
• 电池供电应用
• 增益与失调调节
• 功率放大器控制
• 过程控制I/O板
• VCO控制
