MAX549A

量产

+2.5V至+5.5V、低功耗、单/双路、8位、电压输出DAC,µMAX封装 双路、串行、电压输出DAC,采用µMAX封装

ADI亚德诺 MAX549A 产品介绍
2026-03-09 0次

特性


  • +2.5V至+5.5V单电源供电
  • TUE:±1LSB(最大值)
  • 上电复位可将所有寄存器清零
  • 低工作电流:
    • 150µA(MAX548A/MAX549A,VREF = +2.5V)
    • 75µA(MAX550A,VREF = +2.5V)
  • 关断模式下为1µA
  • 10MHz、3线串行接口,与SPI/QSPI和Microwire兼容
  • µMAX封装:比8引脚SO封装小50%
  • DAC独立关断(MAX548A/MAX549A)

产品详情和应用

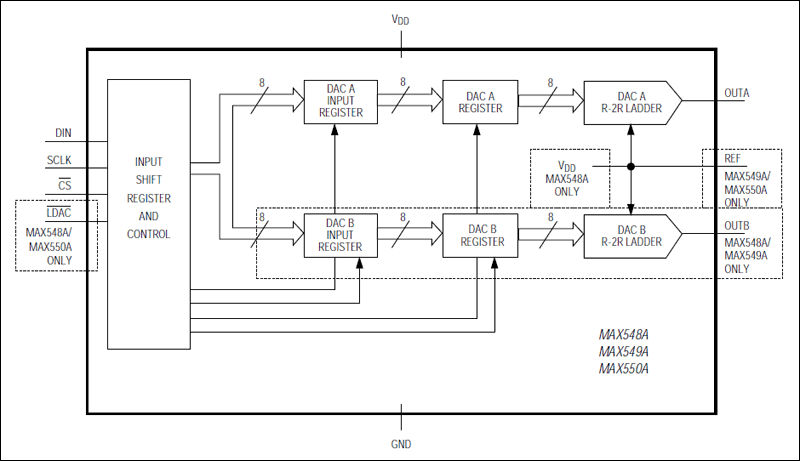

MAX548A/MAX549A/MAX550A串行、8位电压输出数模转换器(DAC)采用+2.5V至+5.5V单电源供电。其在整个温度范围内的TUE规格确保为±1LSB。当VDD = 2.5V时,每个DAC的工作电流(电源电流加基准电流)为75µA(典型值)。在关断模式下,DAC与基准电压源断开,从而将电流消耗降至1µA以下。MAX548A/MAX549A中的每个DAC均可独立关断。

10MHz、3线串行接口与SPI/QSPI和Microwire接口标准兼容。双缓冲输入在更新DAC时提供了灵活性;输入和DAC寄存器可以单独或同时更新。

MAX548A是一款具有异步负载输入的双通道DAC;它使用VDD作为基准输入。MAX549A是一款具有外部基准输入的双通道DAC。MAX550A是一款具有外部基准输入和异步负载输入的单通道DAC。

MAX548A/MAX549A/MAX550A具有低功耗并采用小型µMAX®和DIP封装,因此这些器件非常适用于便携式和电池供电应用。



应用

  • 电池供电应用
  • 比较器电平设置
  • 数字增益与失调控制
  • GaAs放大器偏置控制
  • 通用产品
  • VCXO控制
