ADI亚德诺 AD9146 产品介绍
2026-03-09
0次
特性
- 灵活的LVDS接口支持字节或半字节加载
- 单载波W-CDMA ACLR = 80 dBc（122.88 MHz中频）
- 可调模拟输出：8.7 mA至31.7 mA， RL = 25 Ω至50 Ω
- 集成式2×/4×插值器/复数调制器允许将载波放在DAC带宽中的任意位置
- 增益、直流失调与相位调整支持边带抑制
- 多芯片同步接口
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 数字反sinc滤波器
- 低功耗（全部工作条件下）：1.2 W (1.0 GSPS)，800 mW (500 MSPS)

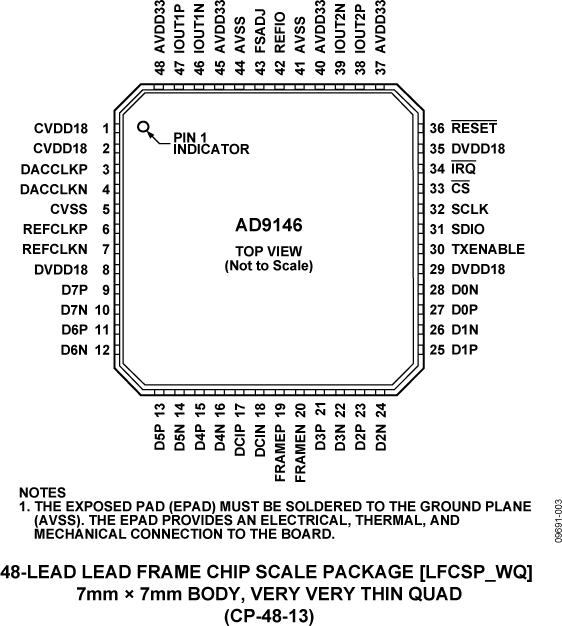

- 48引脚、裸露焊盘LFCSP封装
产品详情和应用

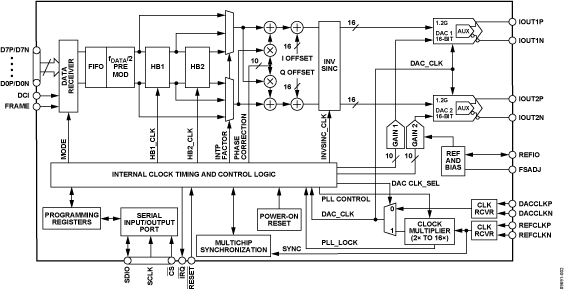

AD9146是一款双通道、16位、高动态范围数模转换器(DAC)，提供1230 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。
AD9146 TxDAC+®具有针对直接变频传输应用进行优化的特性，包括复数数字调制以及增益与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在8.7 mA至31.7 mA范围内进行编程。该器件采用48引脚LFCSP封装。
应用
- 无线基础设施
- W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
- 数字高/低中频合成
- 发射分集
- 宽带通信：LMDS/MMDS、点对点
产品聚焦
- 利用超低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
- 专有的DAC输出开关技术可增强动态性能。
- 电流输出配置简便，可以用于各种单端或差分电路拓扑结构。
- 紧凑的LVDS数字接口支持更小的数据总线宽度。
