特性

产品详情和应用

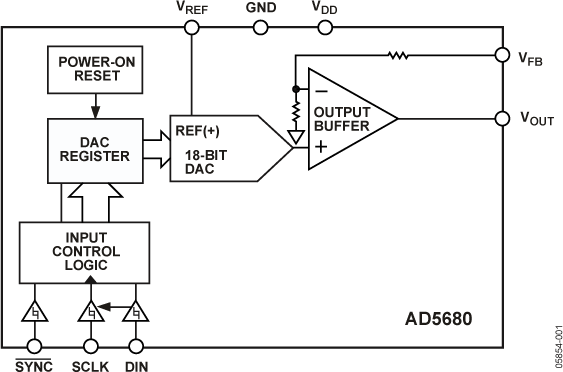

AD5680属于nanoDAC^®系列，是一款单通道、18位缓冲电压输出数模转换器(DAC)，采用4.5 V至5.5 V单电源供电，具有18位单调性。

AD5680需利用外部基准电压来设置DAC的输出范围。该器件内置一个上电复位电路，确保DAC输出上电至0 V (AD5680-1)或中量程(AD5680-2)并保持该电平，直到执行一次有效的写操作为止。

在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。5 V时的功耗为1.6 mW。

它内置片内精密输出放大器，能够实现轨到轨输出摆幅。对于远程检测应用，输出放大器的反相输入也可供用户使用。

AD5680采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI^®、QSPI^™、MICROWIRE^™、DSP接口标准兼容。

产品特色

1. 18位分辨率。
2. 18位DAC，保证12位精度。

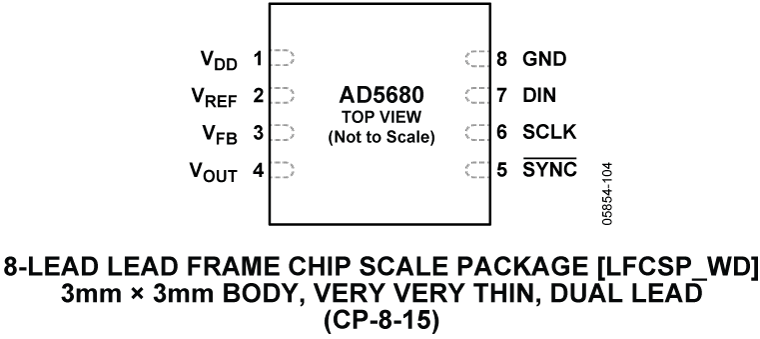

3. 采用8引脚SOT-23封装。
4. 低功耗，5 V时典型功耗为1.6 mW。
5. 上电复位至零电平或中间电平。

相关器件
AD5662—16位DAC，采用SOT-23封装。

应用

数据手册，Rev. A，3/07
