特性

产品详情和应用

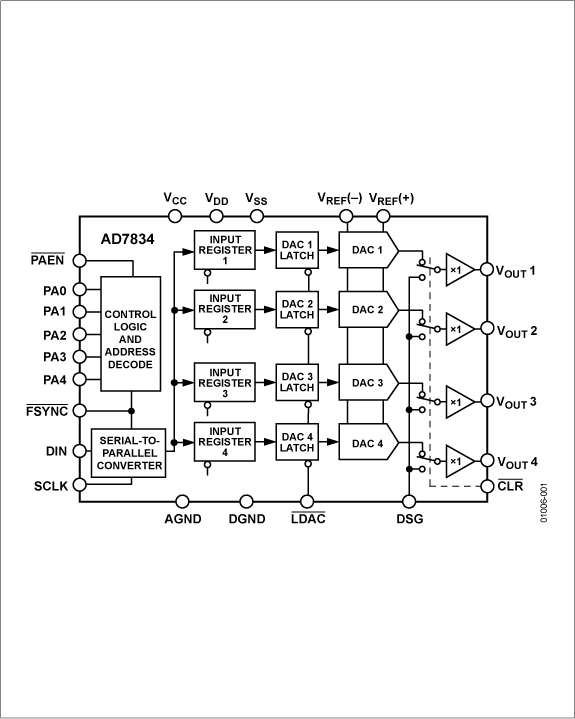

AD7834和AD7835在单芯片上集成四个14位DAC，输出电压范围为±8.192 V，输出电压最大跨度为14V。

AD7834是一款串行输入器件。数据以16位格式通过DIN、SCLK和/FSYNC，从外部串行总线载入一个DAC，前两位为0，然后优先载入MSB。AD7834具有五个专用封装地址引脚PA0至PA4；在多封装应用中，可以将这些引脚连至AGND或V_CC，以便为最多32个AD7834确定每个器件的地址。

AD7835可以接受14位并行加载或双字节加载，后者的右对齐数据以一个8位字节和一个6位字节形式加载。在WR、CS、BYSHF以及DAC通道地址引脚A0至A2的控制下，数据从外部总线载入其中一个输入锁存器。

对于每款器件，当接收到新数据时，可用LDAC信号同时更新四个DAC的输出，或个别更新DAC的输出。此外，对于每款器件，可以利用异步CLR输入，将信号输出V_OUT1 至 V_OUT4设置为器件参考地引脚DSG上的用户自定义电平。上电时，在电源达到稳定状态之前，内部电路将DAC输出电平保持在DSG电位的±2 V范围内。电源稳定后，DAC输出电平准确移至DSG电位（假设运用CLR功能）。

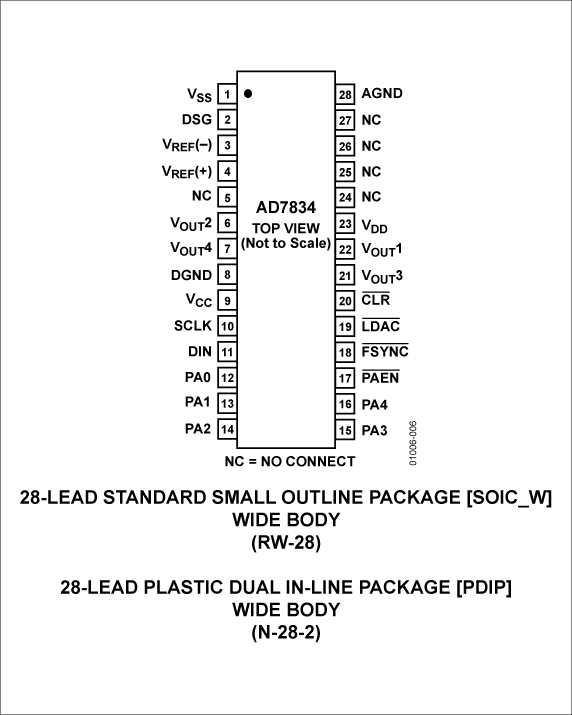

AD7834提供28引脚0.3" SOIC和28引脚0.6" PDIP两种封装，AD7835提供44引脚MQFP和44引脚PLCC两种封装。

应用
- 过程控制
- 自动测试设备
- 通用仪器仪表

数据手册，Rev. D，8/07
