ADI亚德诺 MAX530 产品介绍

2026-03-09 0次

特性

缓冲电压输出
内部2.048V基准电压源
采用+5V单电源或±5V双电源供电
低功耗：
- 工作电流：250µA
- 关断模式电流：40µA
SSOP封装节省空间
相对精度：整个温度范围内最大值为 ±1/2 LSB
整个温度范围内确保单调性
无需外部元件的4象限乘法
上电复位
双缓冲并行逻辑输入

产品详情和应用

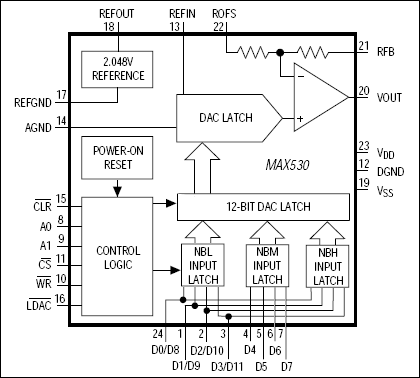

MAX530是一款低功耗、12位、电压输出数模转换器(DAC)，采用+5V单电源或±5V双电源。该器件具有片内基准电压源和输出缓冲放大器。+5V单电源供电时工作电流仅为250µA，非常适合便携式和电池供电应用。此外，SSOP（紧缩小型封装）尺寸仅为0.1平方英寸，使用的电路板面积比8引脚DIP封装更小。通过对DAC、运算放大器和基准电压源进行激光调整，实现了12位分辨率。无需进一步调整。

内部增益设置电阻可用于定义0V至+2.048V、0V至+4.096V或±2.048V的DAC输出电压范围。无需使用外部电阻或运算放大器即可实现四象限乘法。并行逻辑输入采用双缓冲，并且与4位、8位和16位微处理器兼容。对于功能类似但具有串行数据接口的DAC，请参考MAX531/MAX538/MAX539数据手册。

应用

数字增益与失调控制
通用产品
工业过程控制
